2016/10/9 ジムニー３号 再生 day 23  |
 再生計画 |
(j3-066) |
|
10/9(日) ジムニー再生23日目。
ボディマウント熔接補修の続き、塗装のための
部品外し、フレームをカップブラシで研磨等 |
|
 |

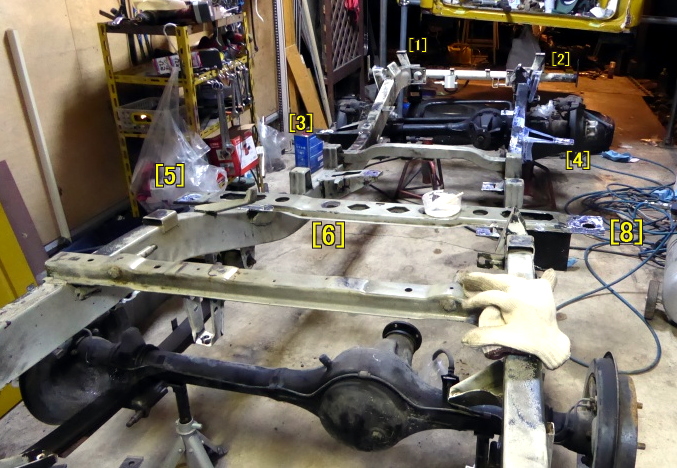

自作図：

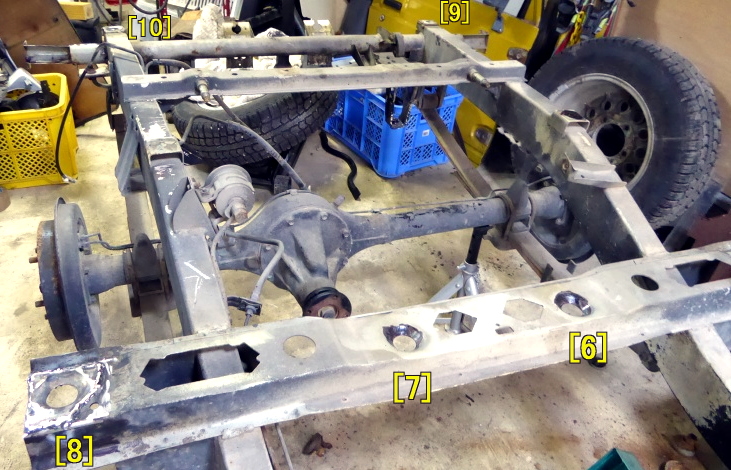

便宜上、フロント左〜リヤ右まで、ボディマウント全10ヶ所に[1]〜[10]とナンバリングしてみました。 |
|

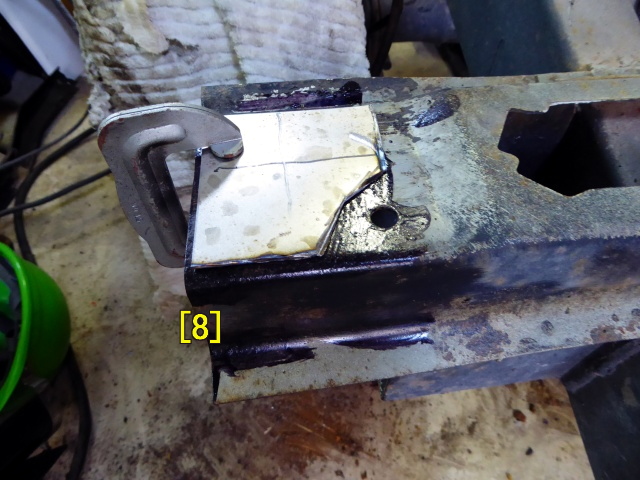

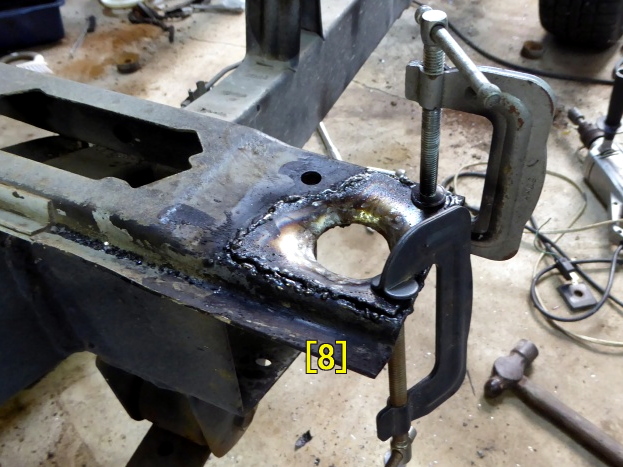

| 【10:52】 [8]部分：部材固定 |

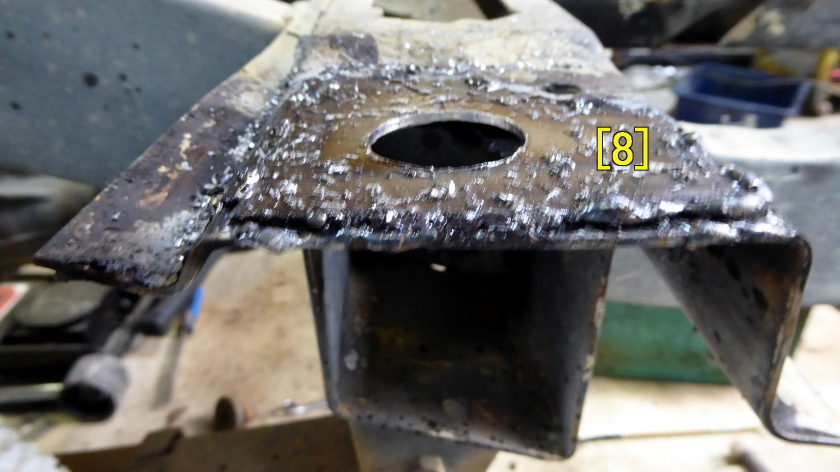

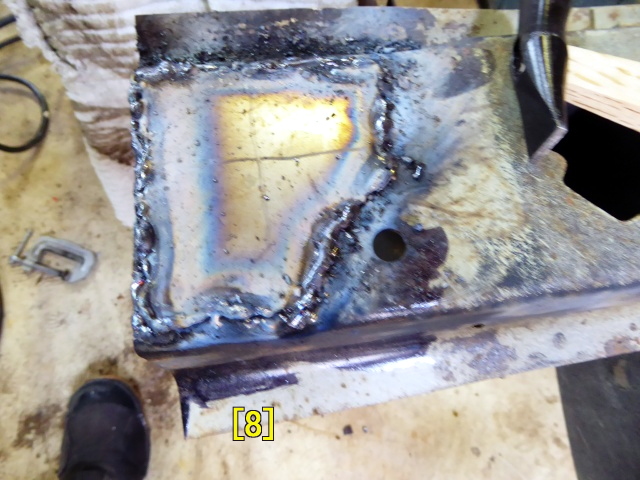

【11:03】熔接後 |

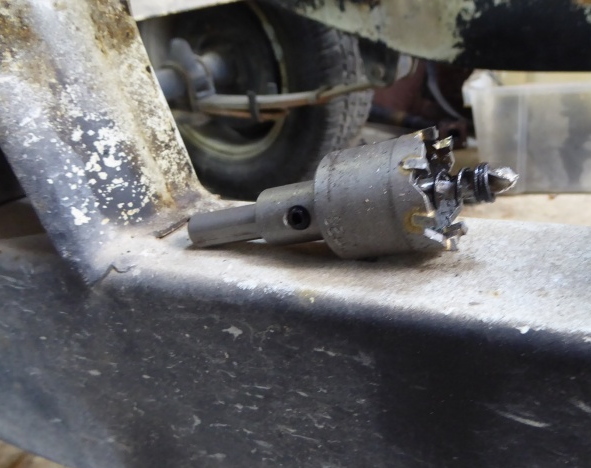

これで穴開ける【28φ】 |
【11:23】切り抜き後 |
 |
 |
 |
 |
| 叩いて追熔接してまた叩く |
【11:38】叩き終り |

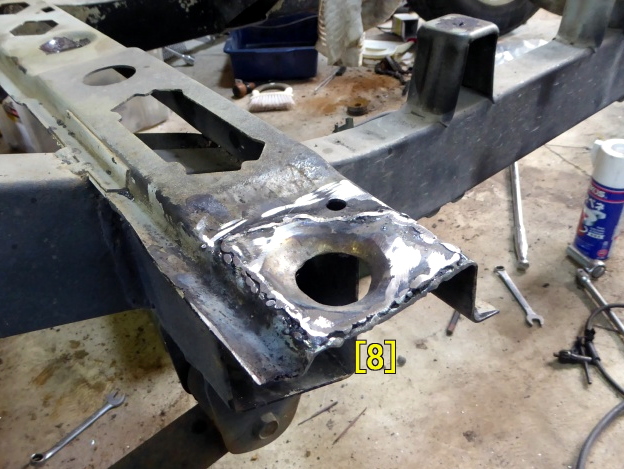

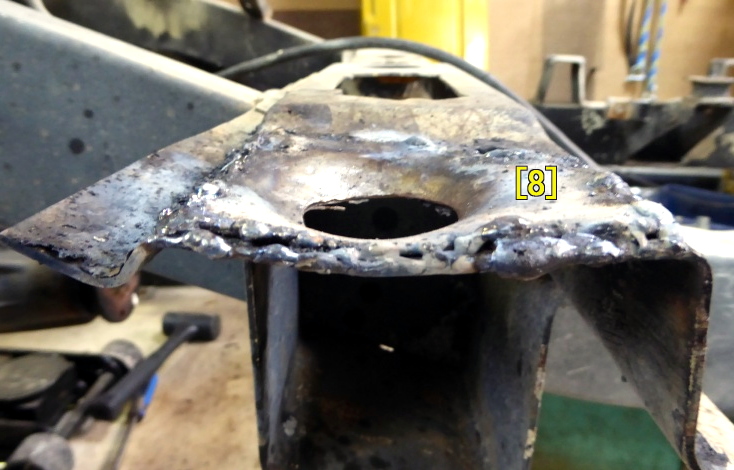

【11:54】削って出来上がり |
|
 |
 |
 |
ちなみに使った鋼板は1.6mm厚。
ちょっと薄いけど、多種流通していて買いやすいし、厚いと切断も曲げも大変なので、これで吉とした。 |
|

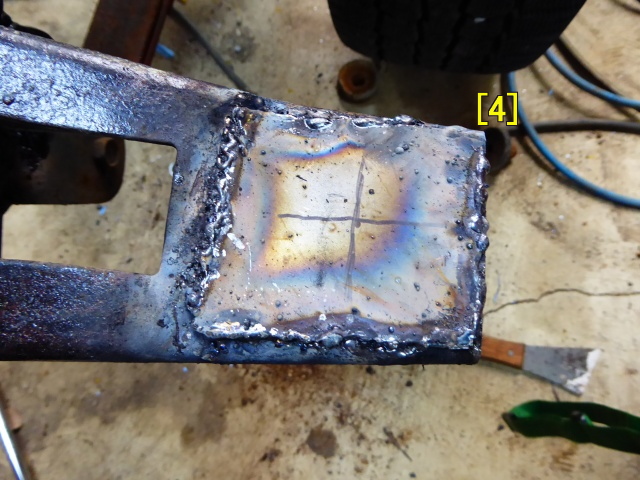

| 【10:52】熔接後 |

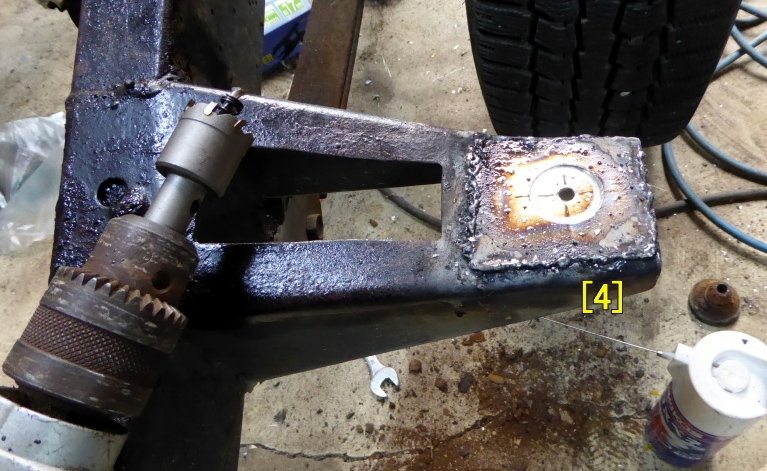

【11:13】穴開け中 |

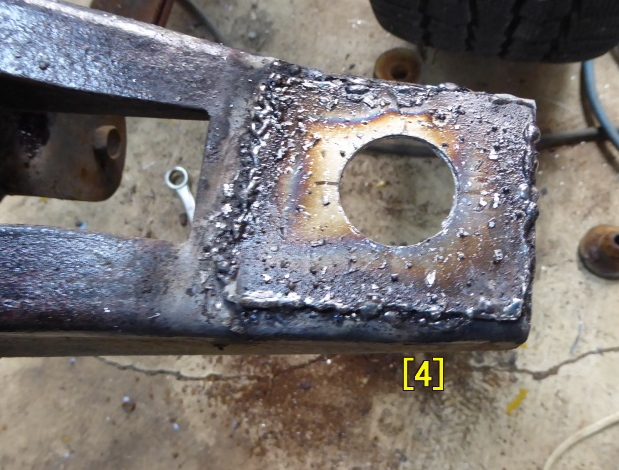

【11:14】切り抜き後 |

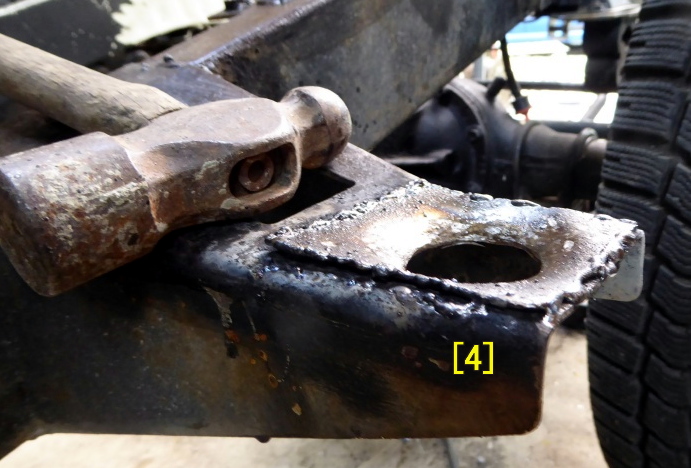

【11:20】叩いて成形中 |
 |
 |
 |
 |

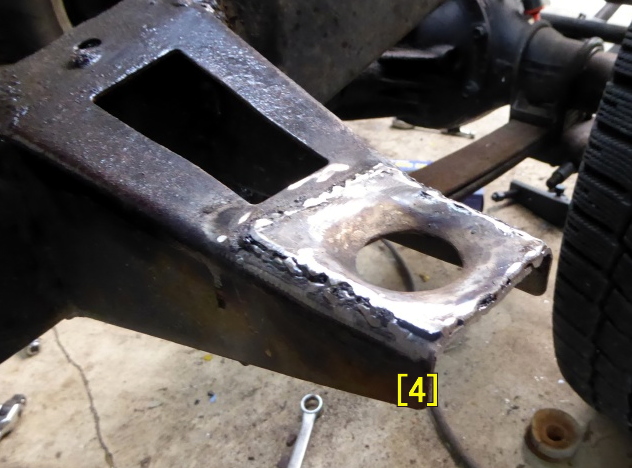

| 【11:54】削って出来上がり |
|
【12:05】 |
 |
当初の穴は、30φ。
半球っぽく叩いて成形しないといけないので、28φで開けた。 |
|
 |
|
|
|
 |
当初計画では、フレームは、ざっと汚れ落としだけして、アンダーコート吹くだけで終わりにするつもりだったんだけど....
やっぱりちゃんとウレタン塗装する事にした。 |
|

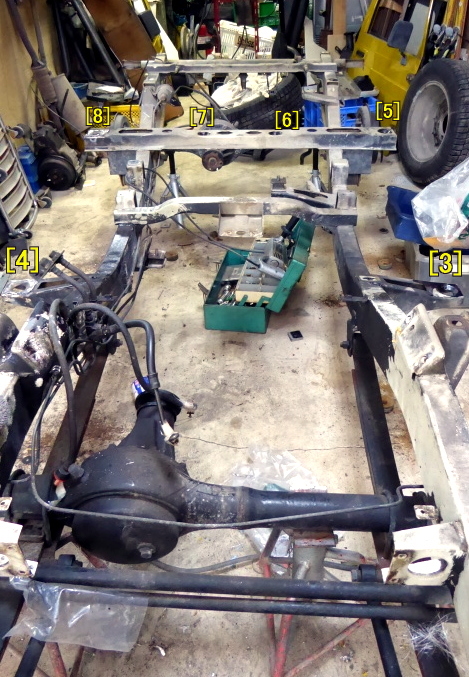

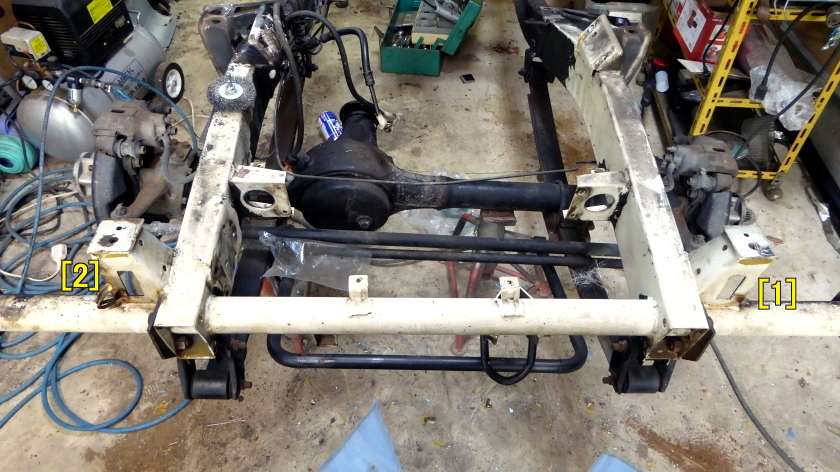

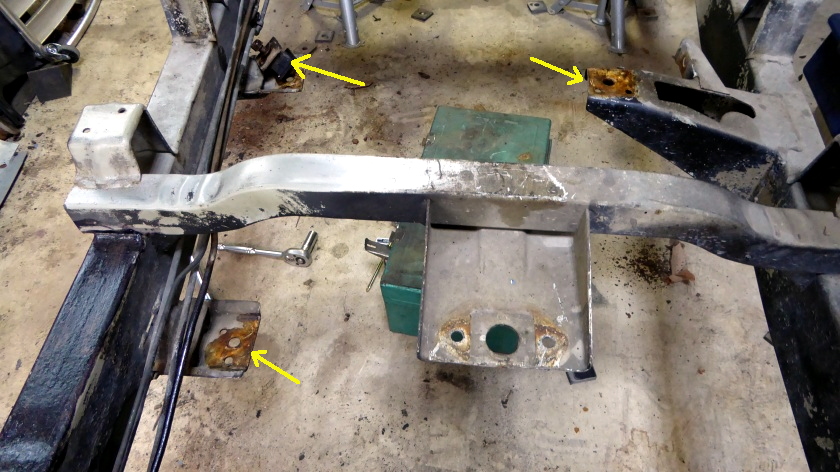

| 【14:30】 |
 |
 |
| 【14:45】フロントバンプラバー外す |
【14:56】トランスファーのマウントブッシュ外す |
 |
 |
 |

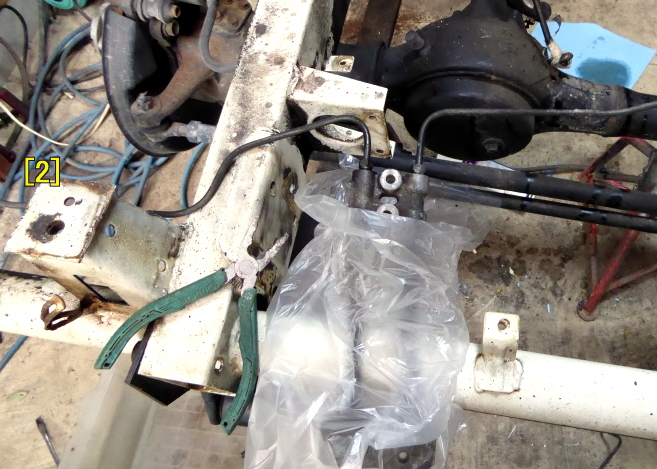

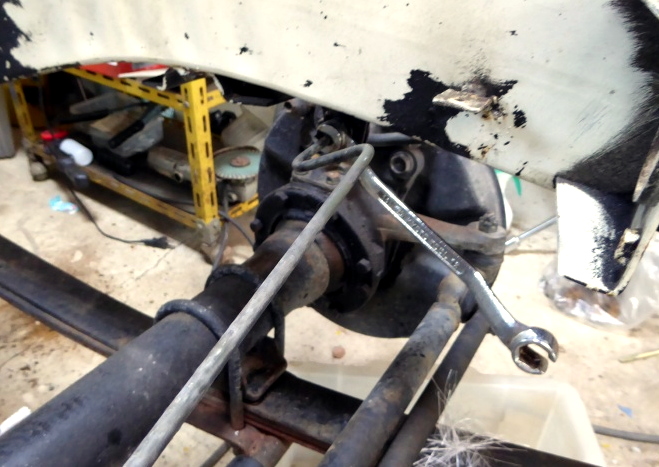

| 【15:26】ブレーキライン外す |
 |
【15:44】 |

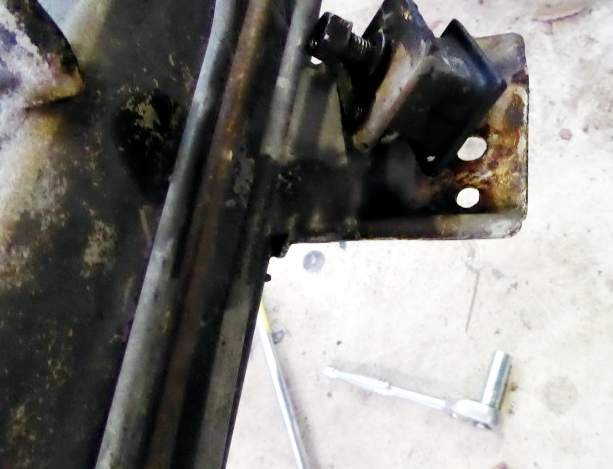

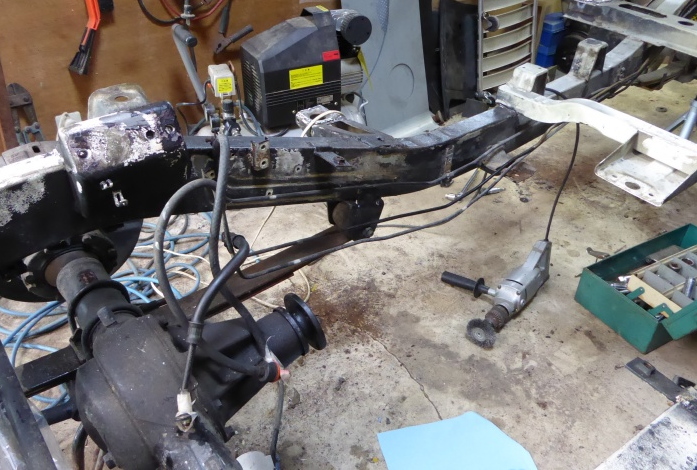

【15:45】次は燃料ライン外し |
 |
 |
 |

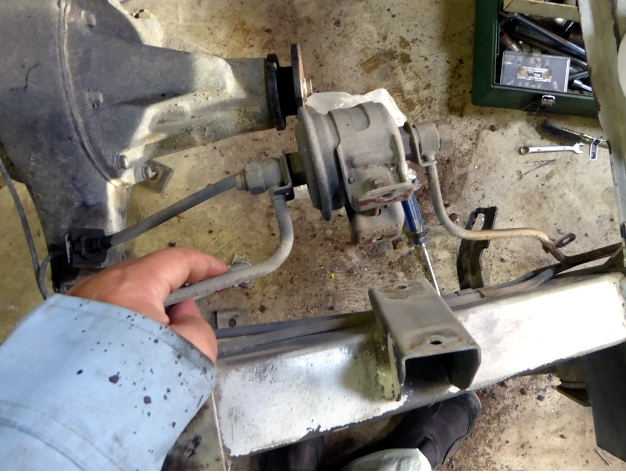

| 【16:01】燃料フィルター外す |
|
 |
 |

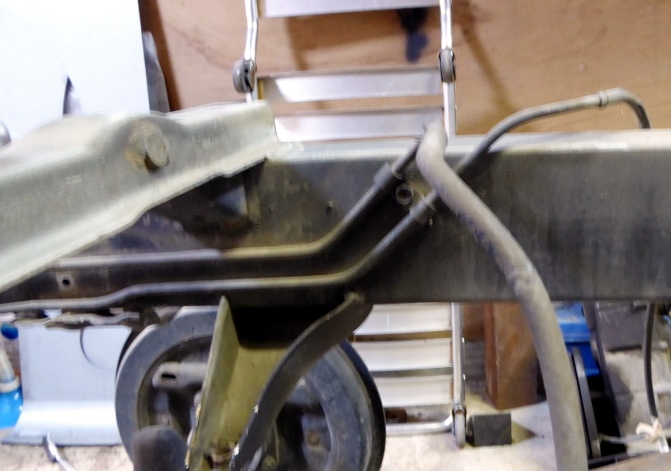

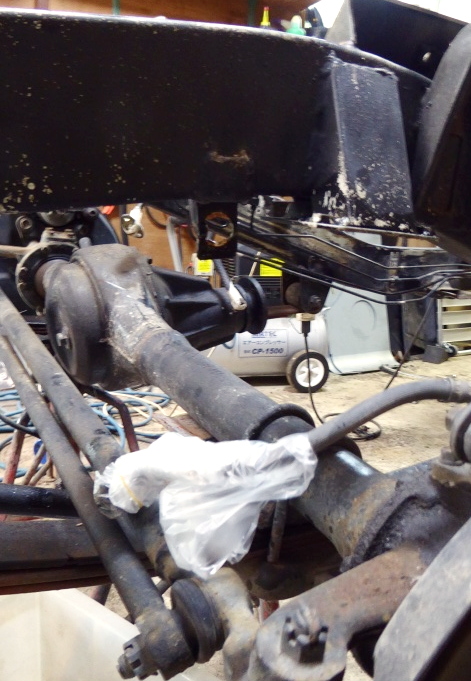

実は、サービスマニュアルにもパーツリストにも配管レイアウトは載ってなくて、この画像を元に組み付けした |
|

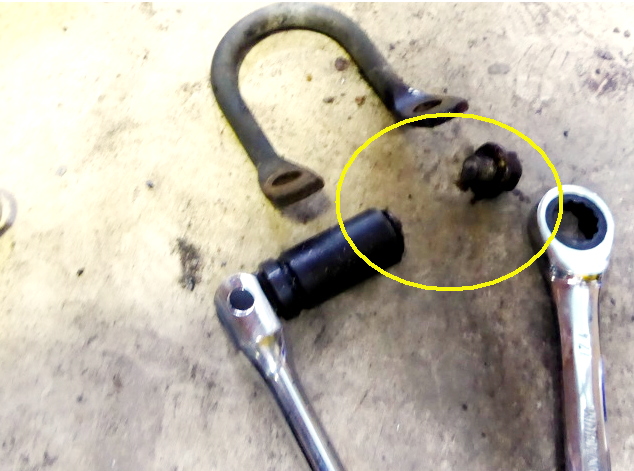

| 【16:27】ボルト捻じ切った(^^; |
|

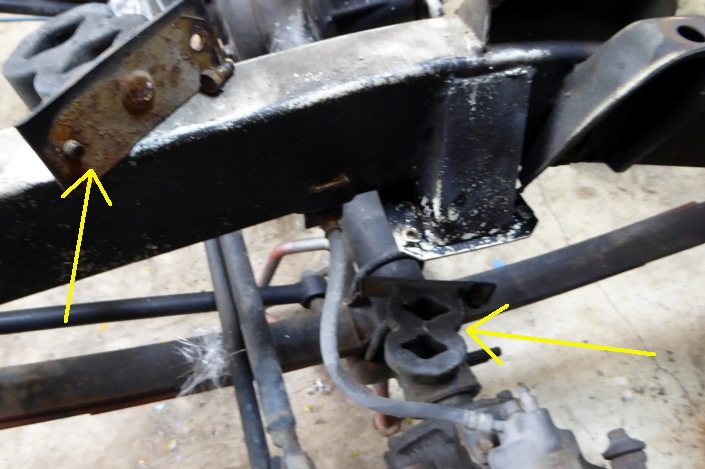

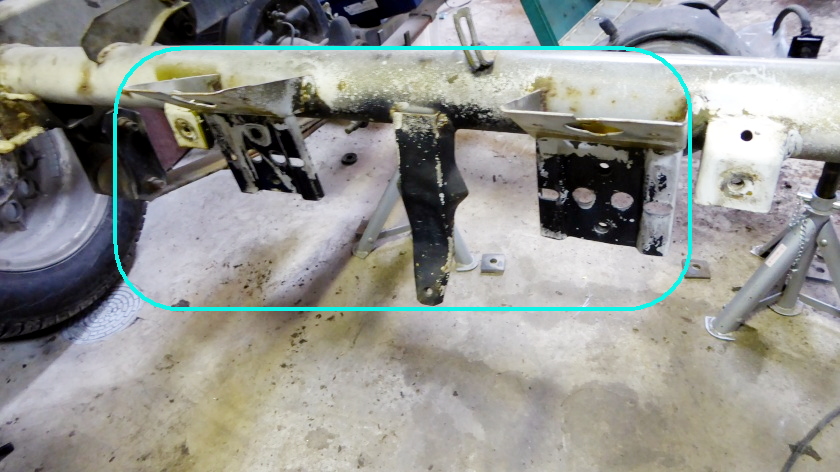

【16:35】ナンバープレートのステー切断 |
 |
 |
|
 |
| ナンバーは既に移設済で不要なので |

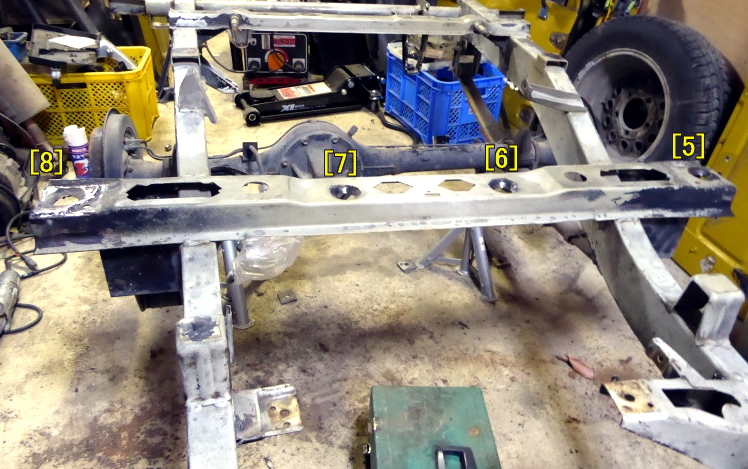

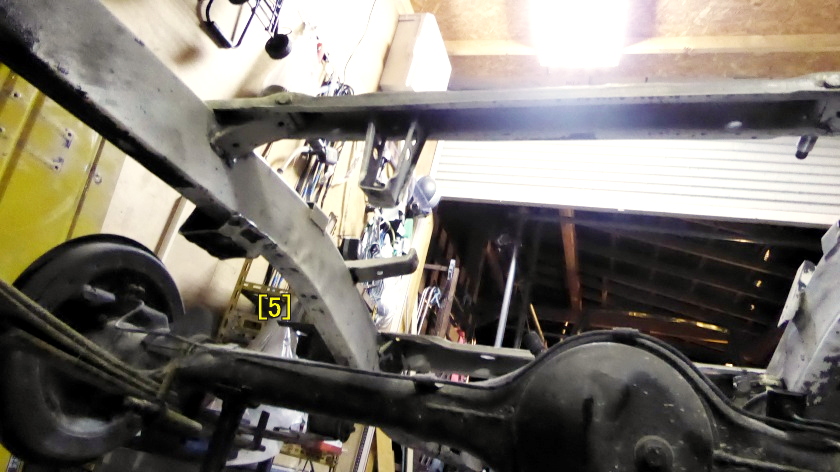

| 後は、塗装用に、ひたすらフレームの汚れをカップブラシで落とす(純正の白の塗膜は無理には剥がさない) |

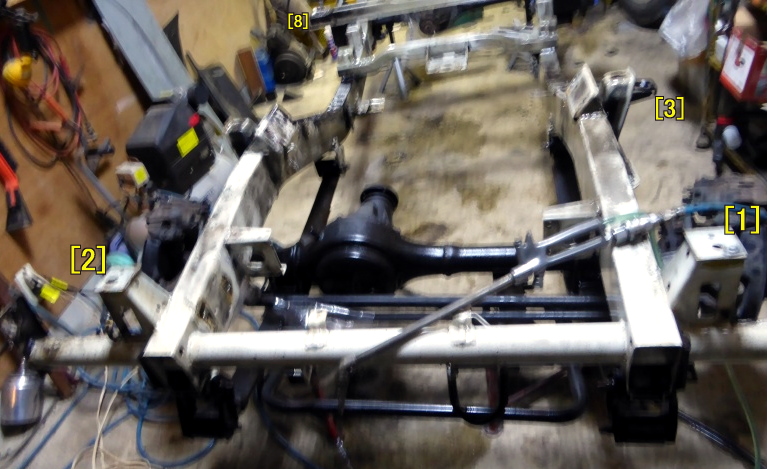

| 【18:34】 |
【18:57】 |
【19:15】最後にミッチャクロン塗布 |
 |
 |
 |
 |
 |

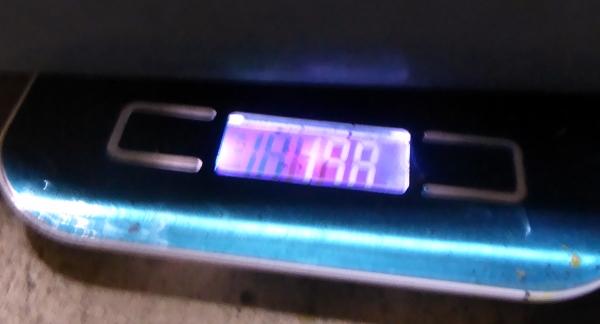

| 約200g （笑） |
|
