2016/10/15 ジムニー3号 再生 day 25 ![](../../kaogif/sgenk051.gif) |
再生計画 |
(j3-068) |
|
10/15(土) ジムニー再生25日目。
あちこち塗り残し塗装して、フレームの配管戻して、マスキング外しなど。
|
|
![](../j3_000_OH/frame_zu_s150.jpg) |
自作図:
便宜上、フロント左〜リヤ右まで、ボディマウント全10ヶ所に[1]〜[10]とナンバリングしてみました。 |
|

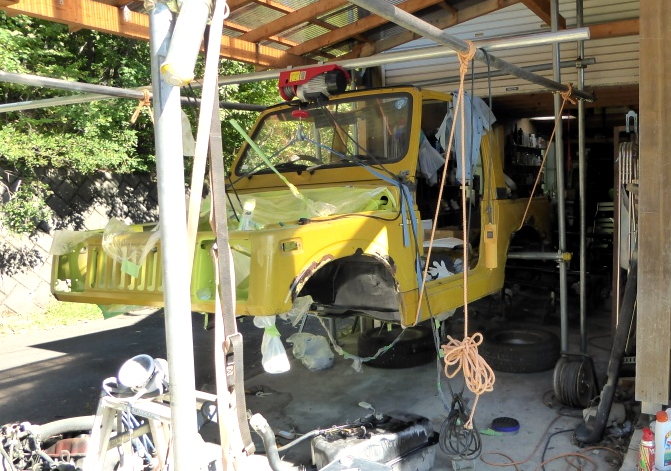

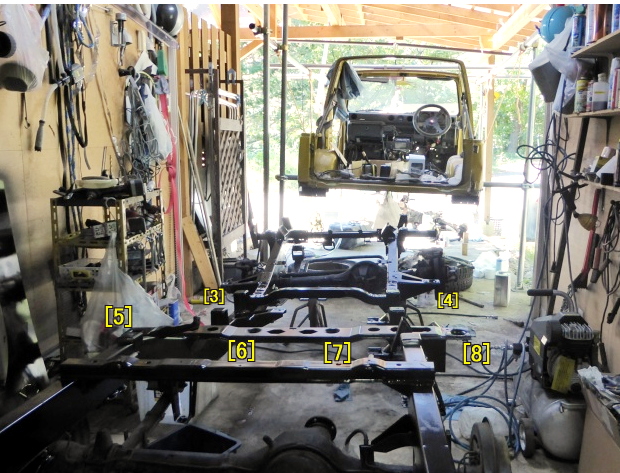

【10:08】本日の作業前![](../../car_image/arrow_R.gif) |

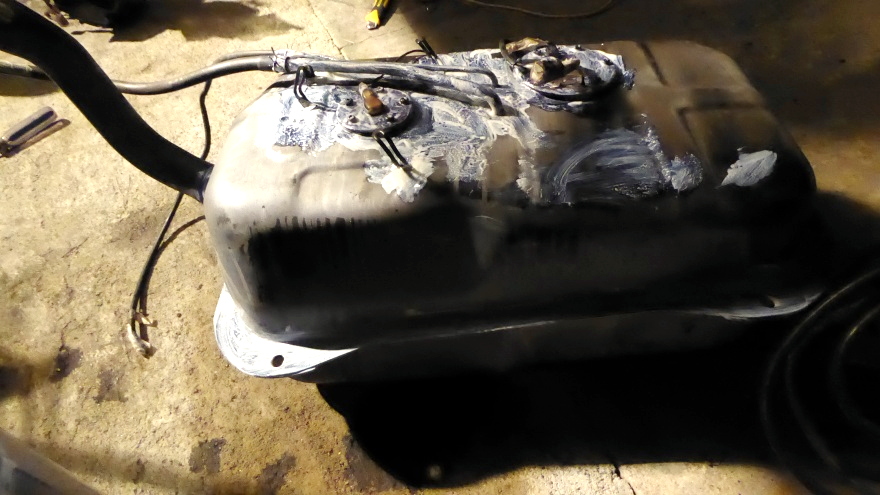

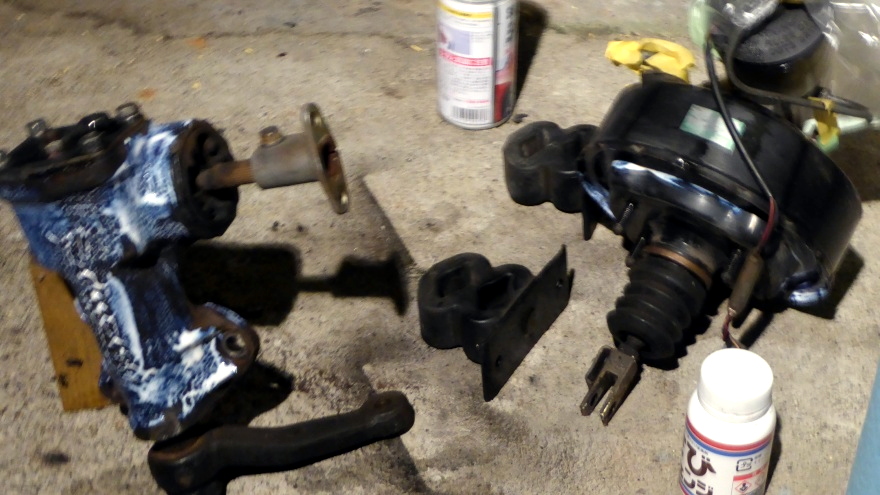

【22:00】燃料タンク、ステアリングギヤボックス、ブレーキマスターの裏 |
![](161012tz152s.jpg) |
![](161012tz153s.jpg) |
まずは、燃タン等のウレタン黒塗りの残りの塗装から(088-0234-02 パナロック ブラック) |

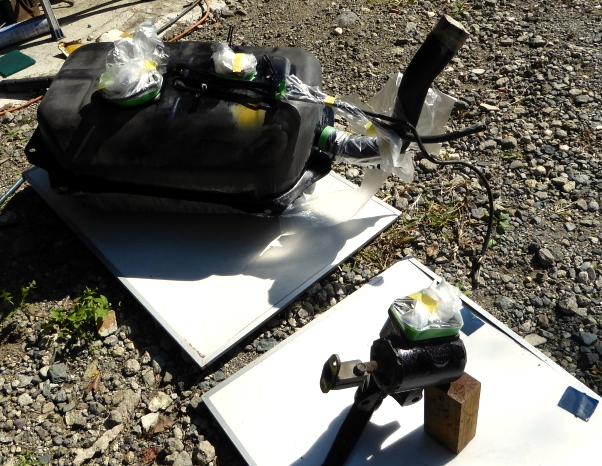

【10:39】マスキング |

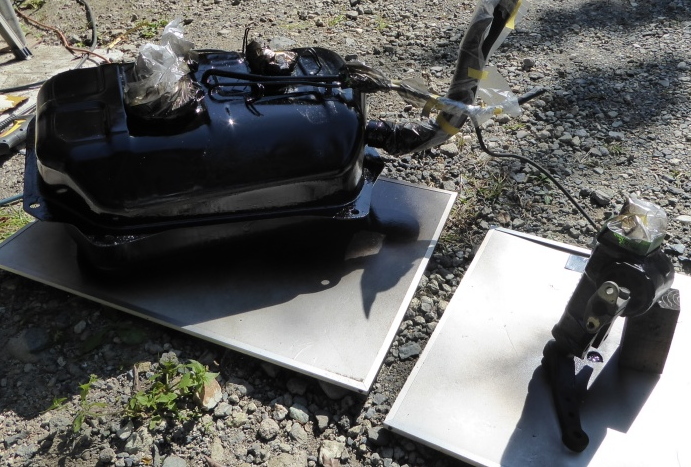

【11:00】黒塗り |
【11:22】フレームの塗りむらも重ね塗り |

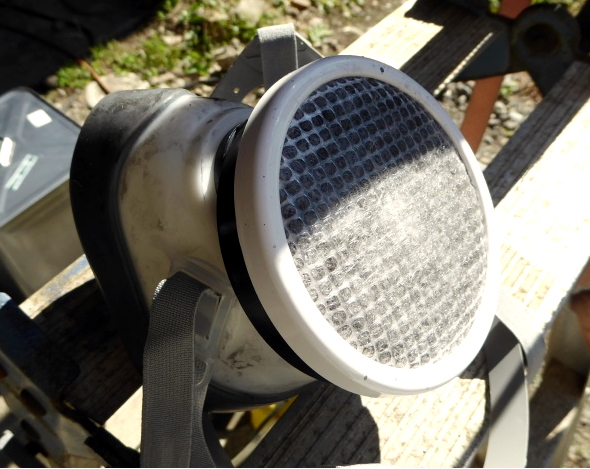

3M 塗装作業用マスク使用 |
![](161015tz159s.jpg) |
![](161015tz160s.jpg) |
![](161015tz162s.jpg) |
![](161015tz154s.jpg) |

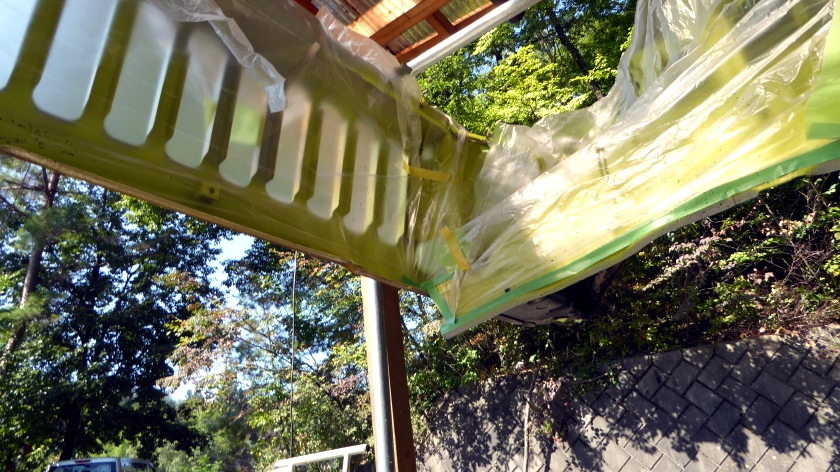

次は、厚塗りアンダーコートの塗り残し等の塗装(NX43) |

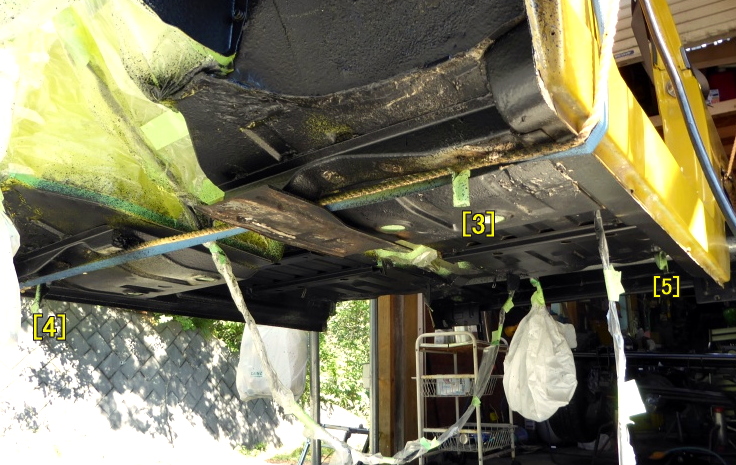

【11:22】塗装前 |
【11:26】 |

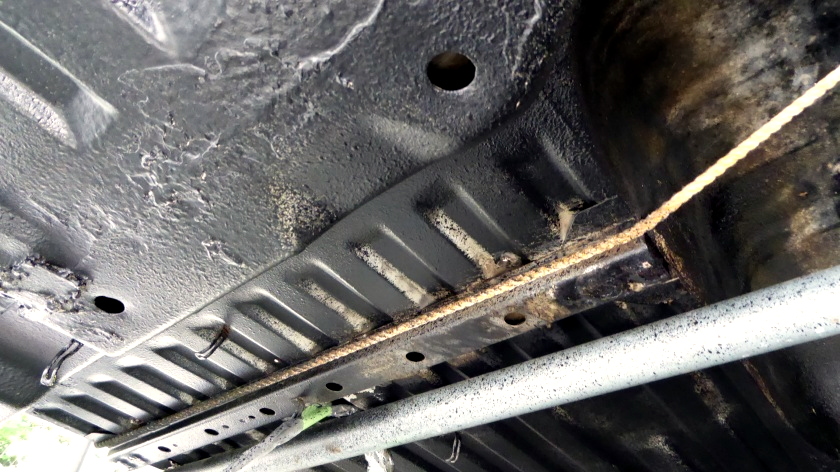

エンジンルーム右側下等 |
![](161015tz163s.jpg) |
![](161015tz164s.jpg) |
![](161015tz165s.jpg) |

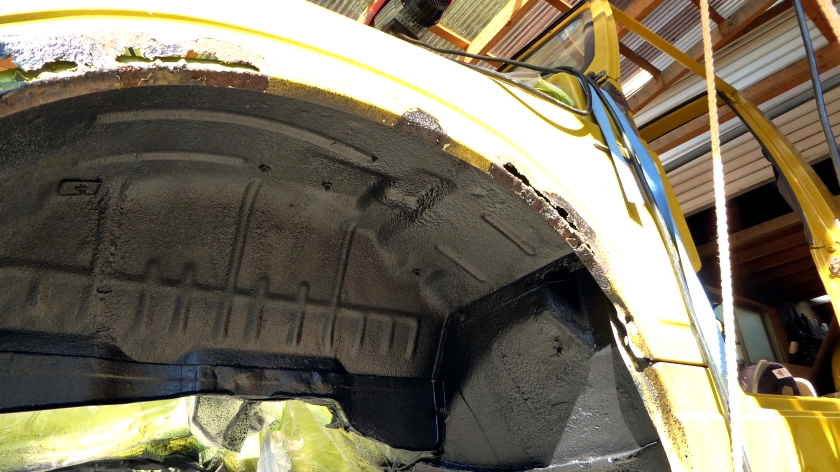

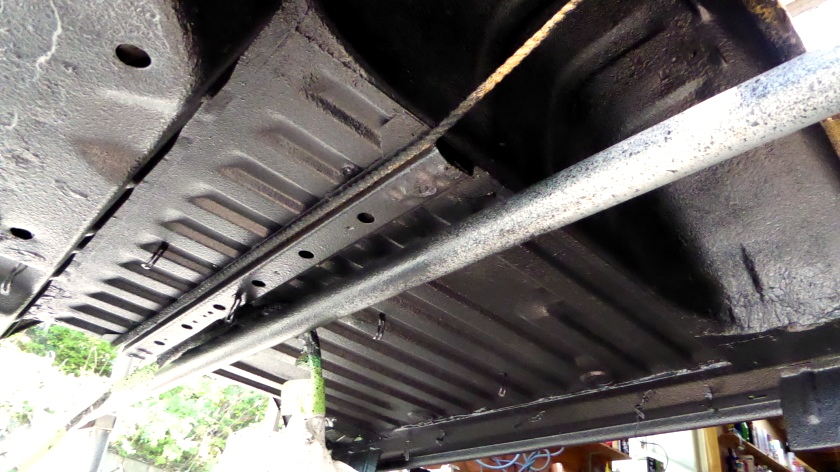

【12:25】塗装後:左フロントフェンダー内 |
エンジンルーム右側下等 |

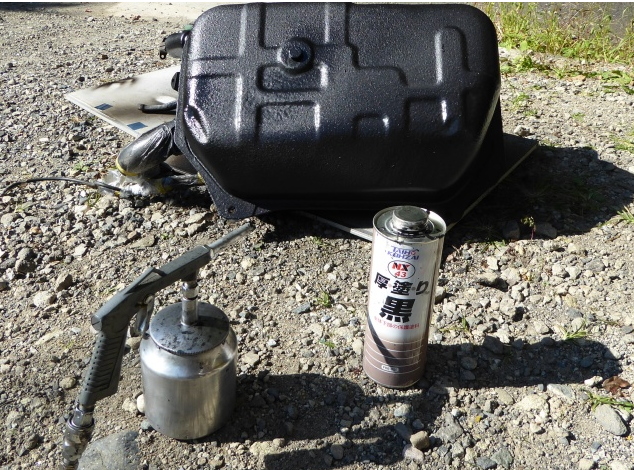

燃タンは底側だけ |
![](161015tz167s.jpg) |
![](161015tz168s.jpg) |
![](161015tz166s.jpg) |
![](161015tz169s.jpg) |
![](161015tz170s.jpg) |
|

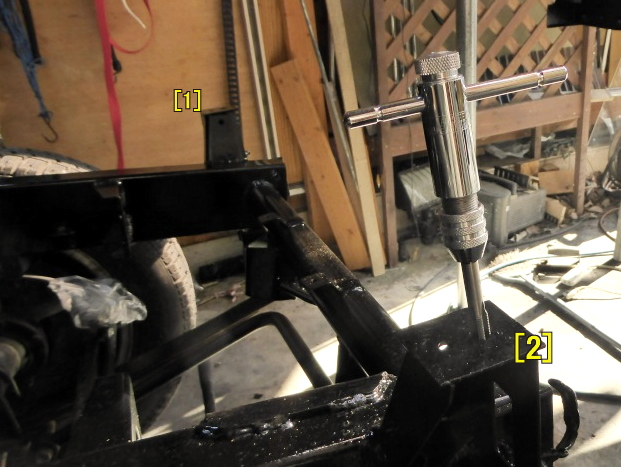

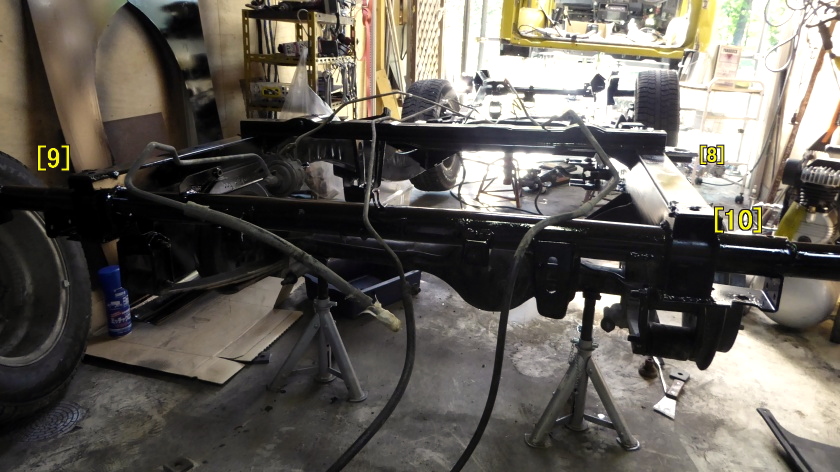

【14:00】作業前 |
【14:10】 |

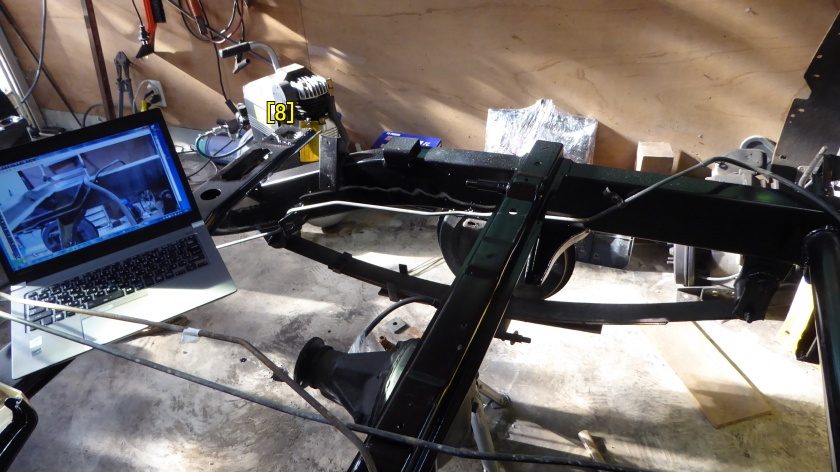

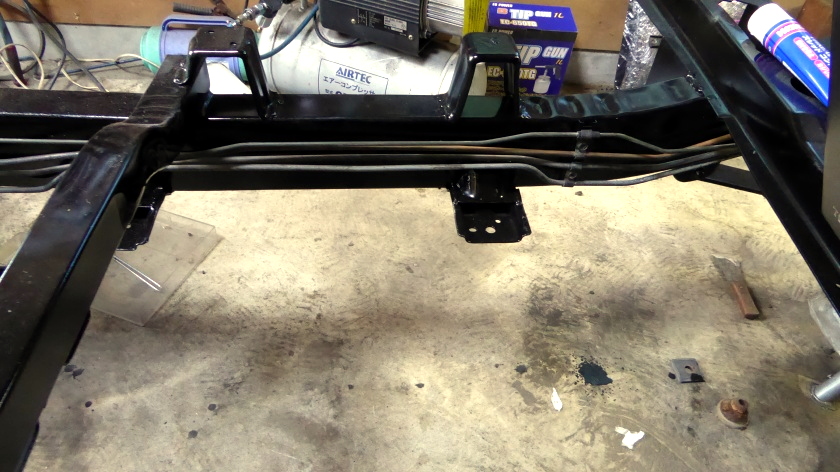

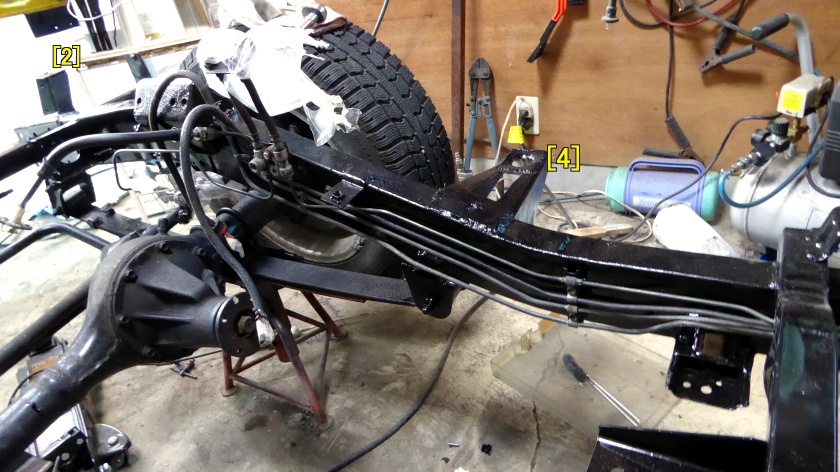

【14:46】燃料ラインから戻す |
|
![](161015tz175s.jpg) |
![](161015tz176s.jpg) |
![](161015tz177s.jpg) |
実は、サービスマニュアルにもパーツリストにも配管レイアウトは載ってなくて、デジカメの画像を元に組み付けした![](../../kaogif/siya.gif) |

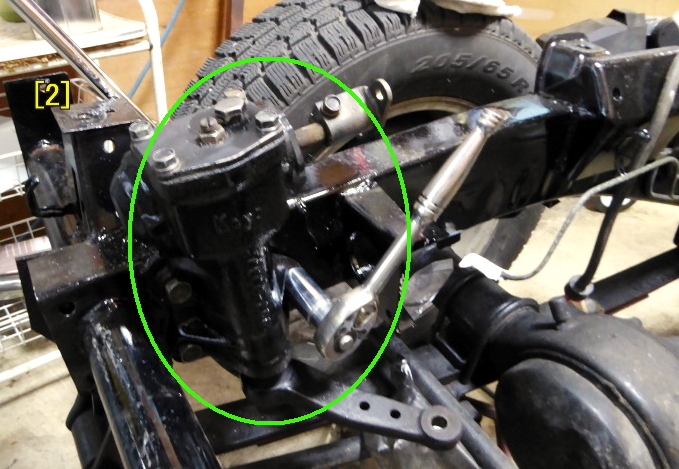

【17:07】ステアリングギヤボックス |

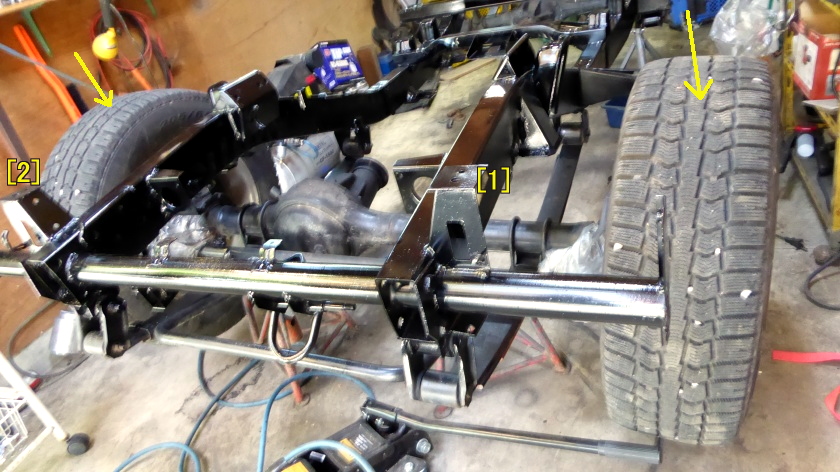

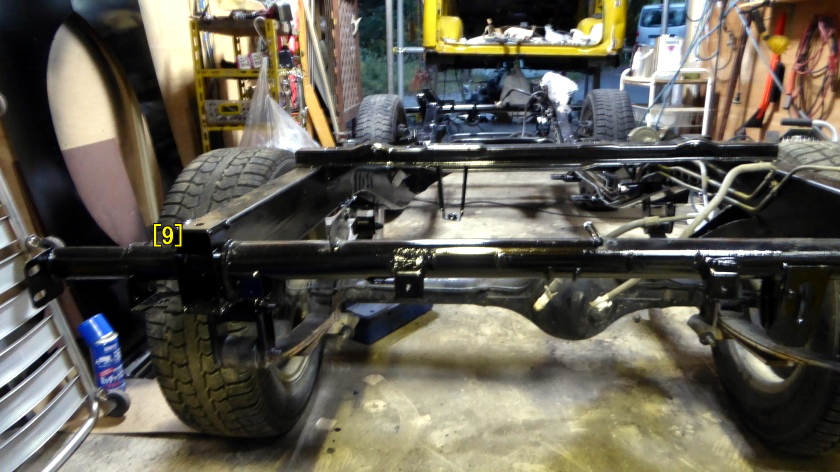

【17:17】リヤタイヤ装着 |
![](161015tz182s.jpg) |
![](161015tz184s.jpg) |

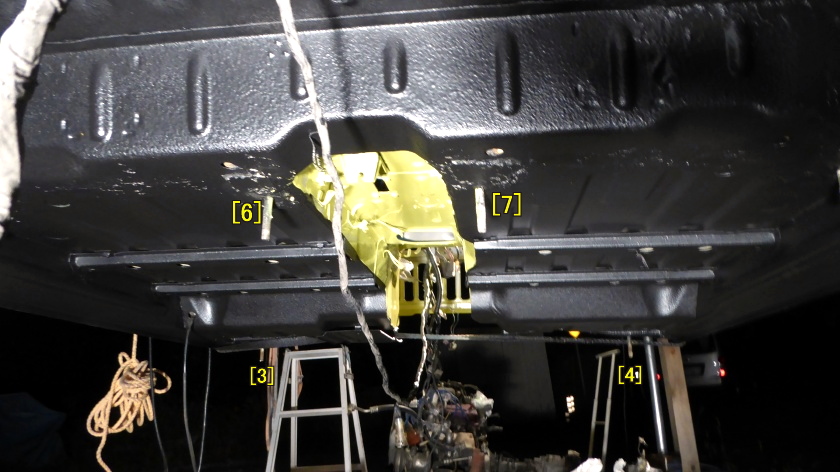

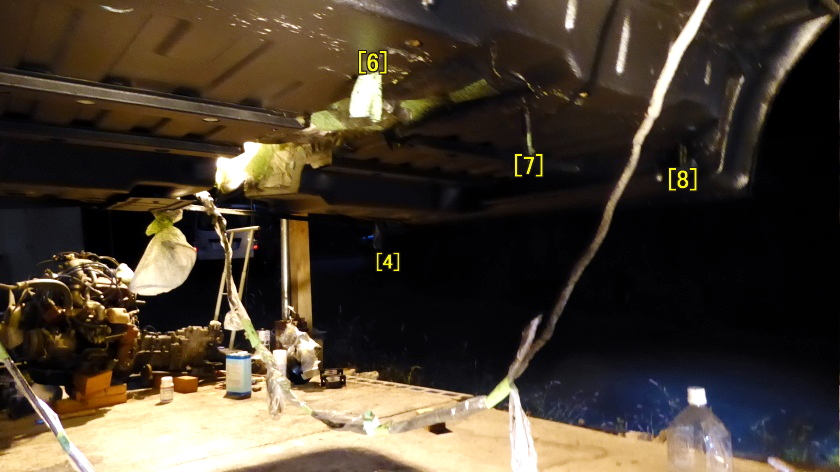

【17:35】 |
【18:05】 |

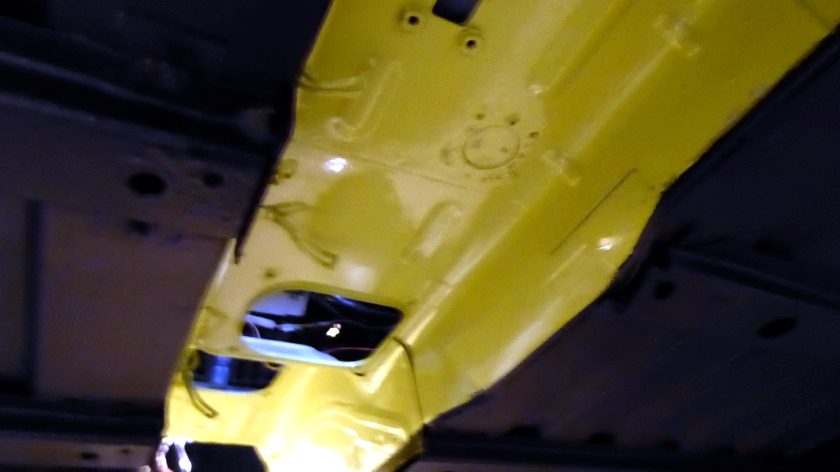

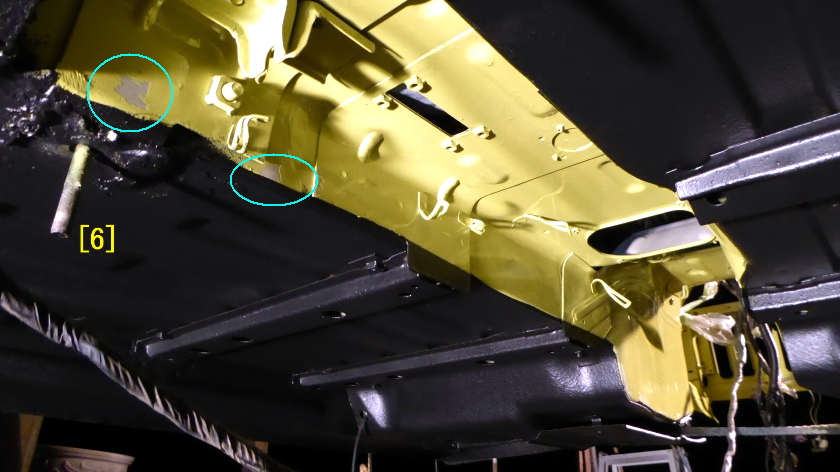

生乾きの時にマスキングしたんで剥げた? |
![](161015tz187s.jpg) |
![](161015tz188s.jpg) |
![](161015tz189s.jpg) |

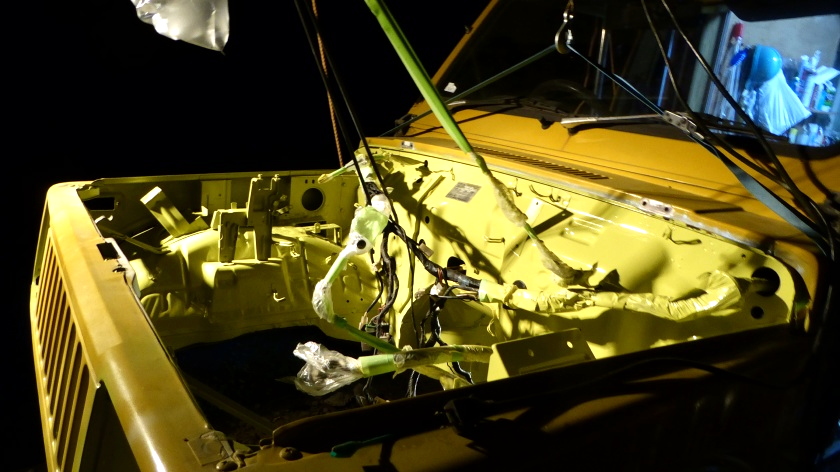

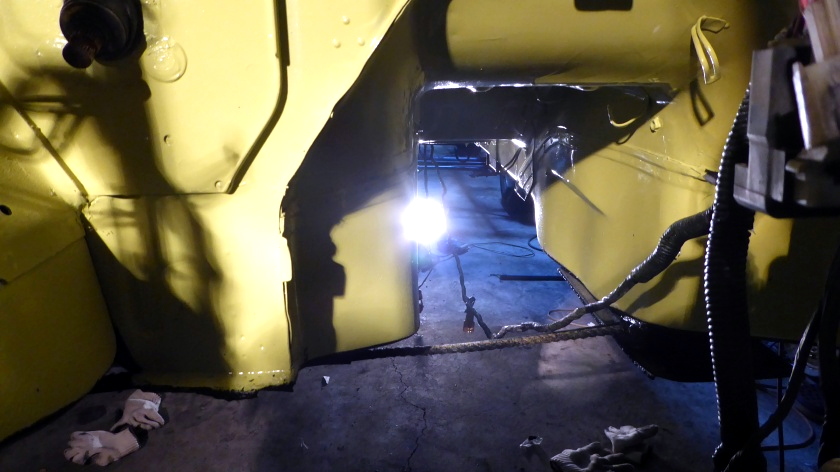

まだフェンダー裏側上部をFRP補修して塗るので、全部のマスキングは剥がせない。 |

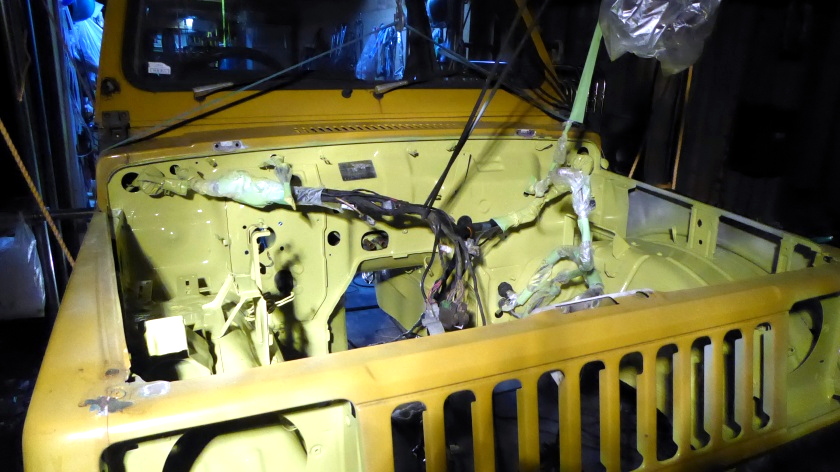

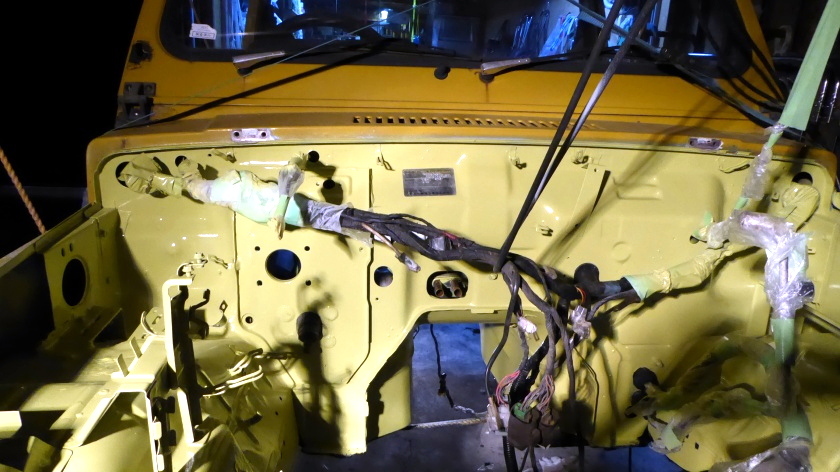

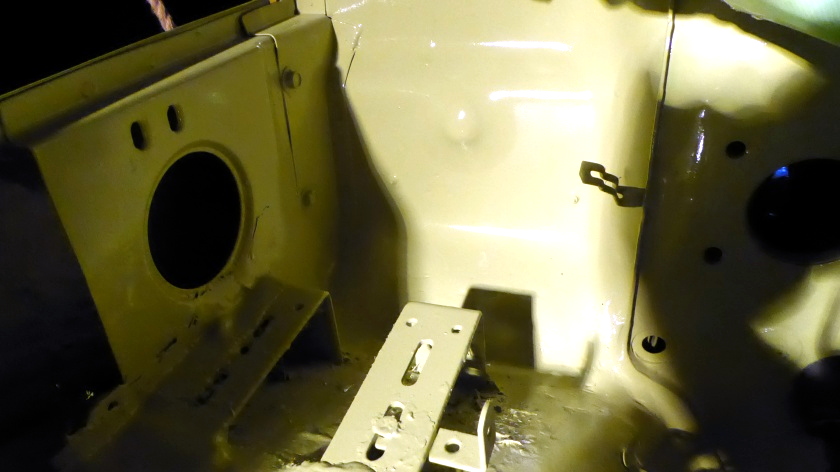

運転席前バッテリー下も綺麗に見える(笑) |
![](161015tz196s.jpg) |
![](161015tz192s.jpg) |
|
