2017/7/2 ジムニー３号 再生 day 87  |
 再生計画 |
(j3-131) |
|
| 7/2(日) 本日は、エンジンマウント廻りの清掃・塗装。タイミングベルトの取り外し、ウオーターポンプ交換、タペットカバーのパッキン交換等。 |
|
 |
|

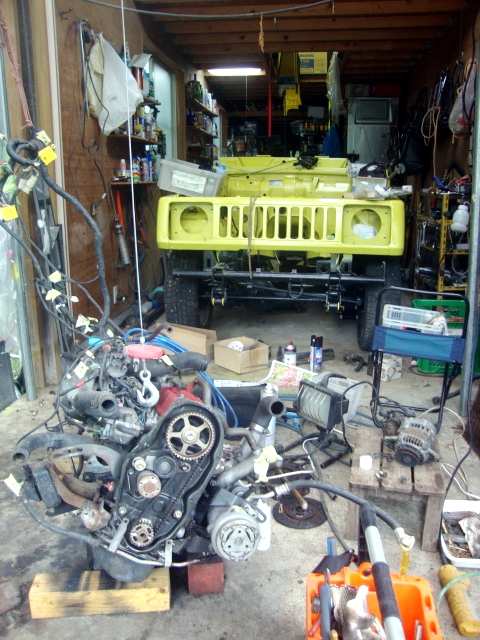

【10:15】本日の作業前
 |
まずは、エンジン廻りの、外してあった未清掃の部品のメンテ。
トランスファーのステー、クランクプーリー、クラッチのレバー、左のエンジンマウント |

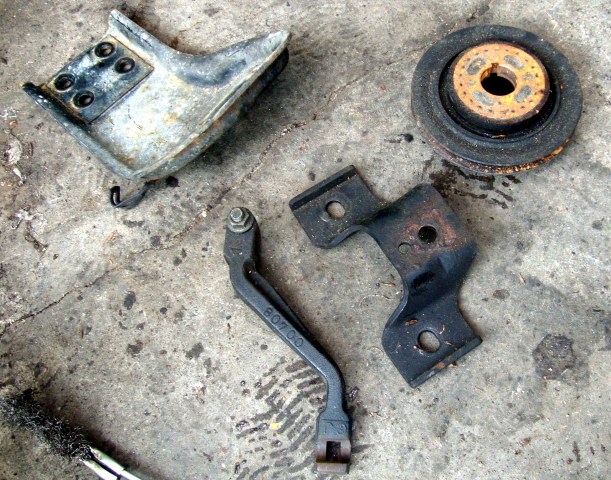

| 【14:20】メンテ前 |

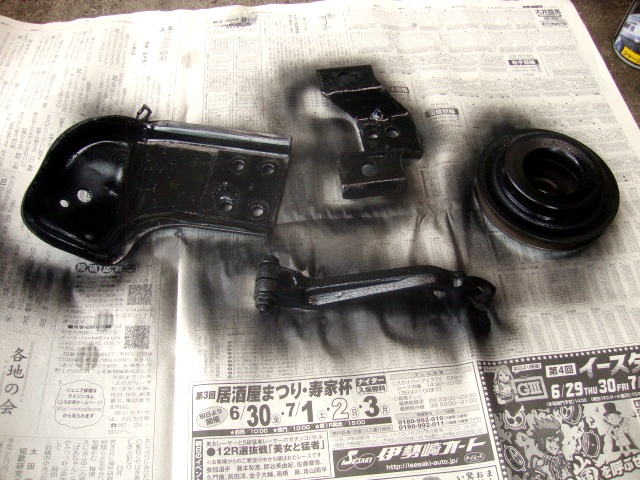

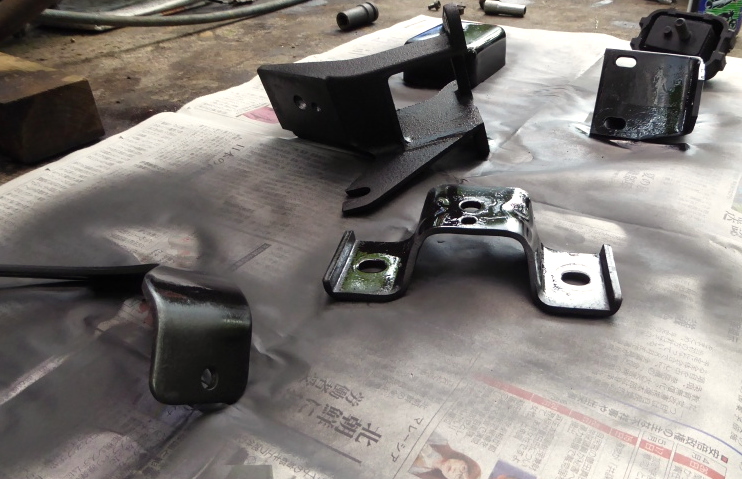

【15:05】磨いて塗装後 |
|
|
 |
 |
 |
本日より蚊よけに「パワー森林香」を使う |
|
| 良く見たら、右側のエンジンマウントとかオルタのステーとかが錆々だったので、外して錆落しする事にした。 |

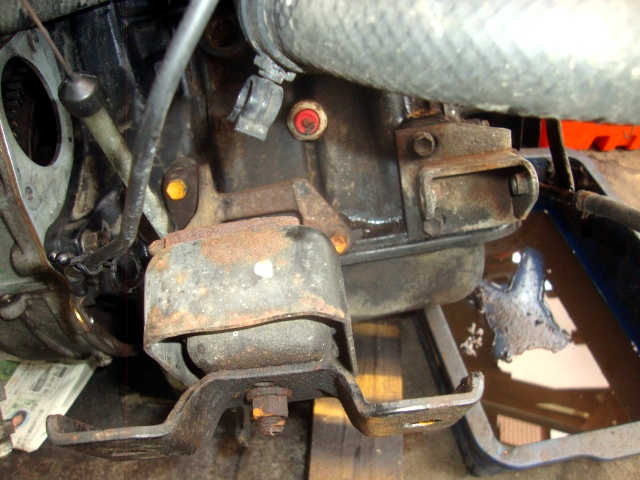

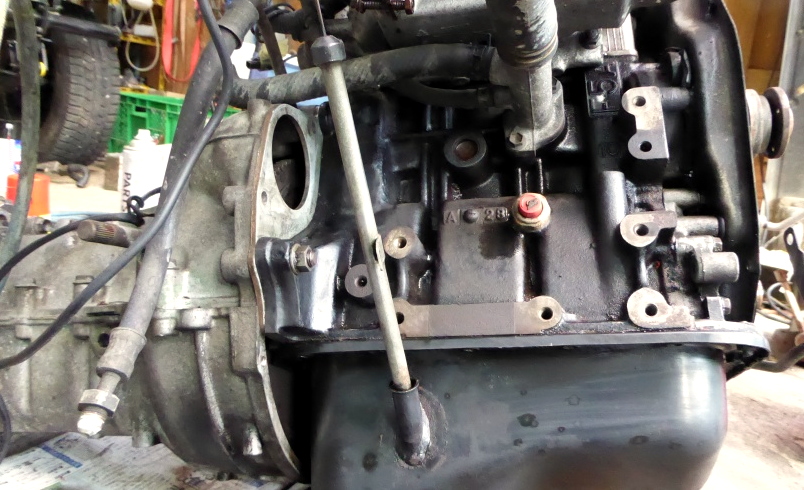

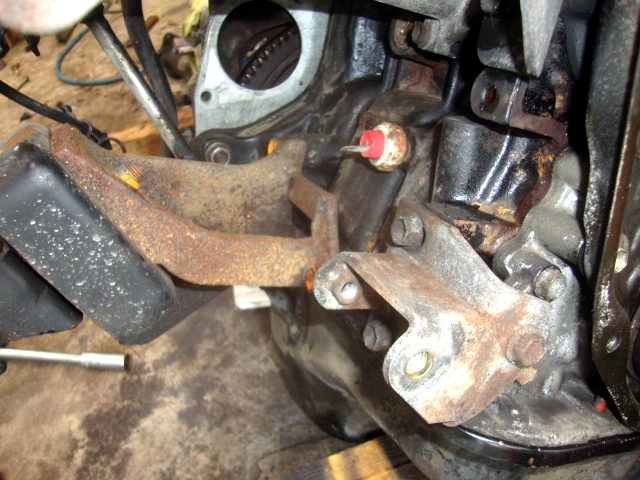

| 【15:09】錆々のエンジン右側のパーツ |

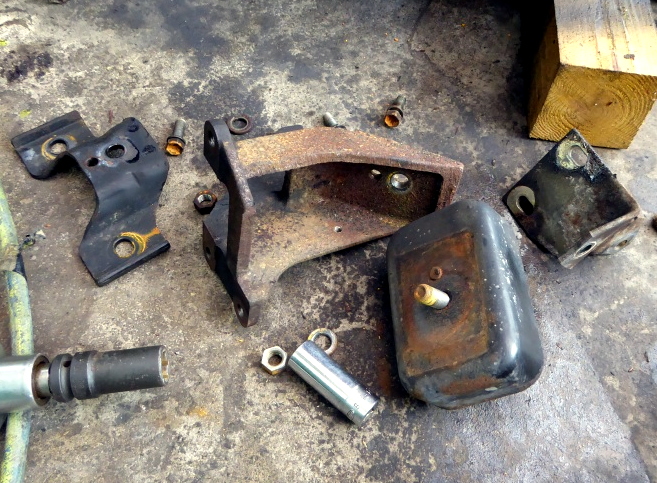

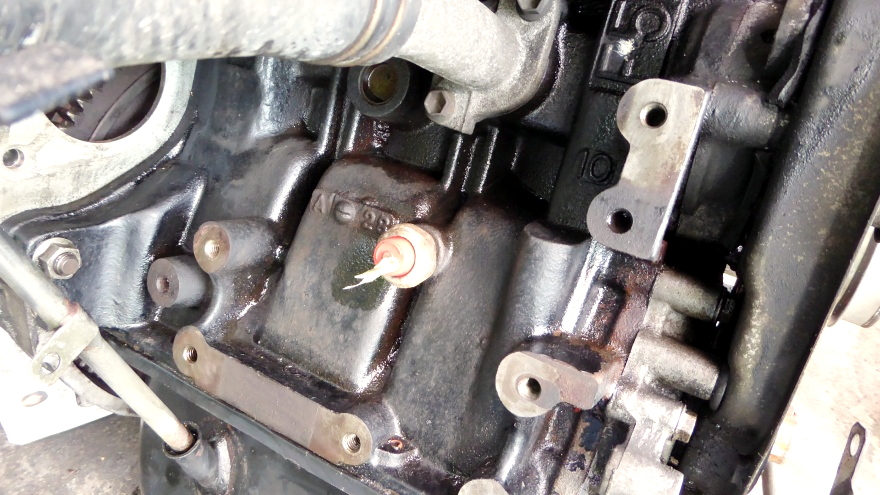

【15:41】取り外し後 |
 |
 |
 |
 |

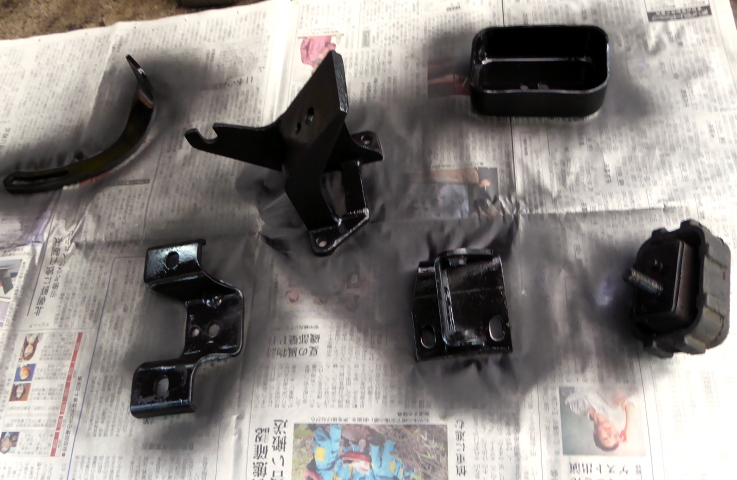

| 【16:17】磨いて耐熱塗装後 |
エンジン側も磨いて塗装 |
 |
 |
 |
 |
 |
|

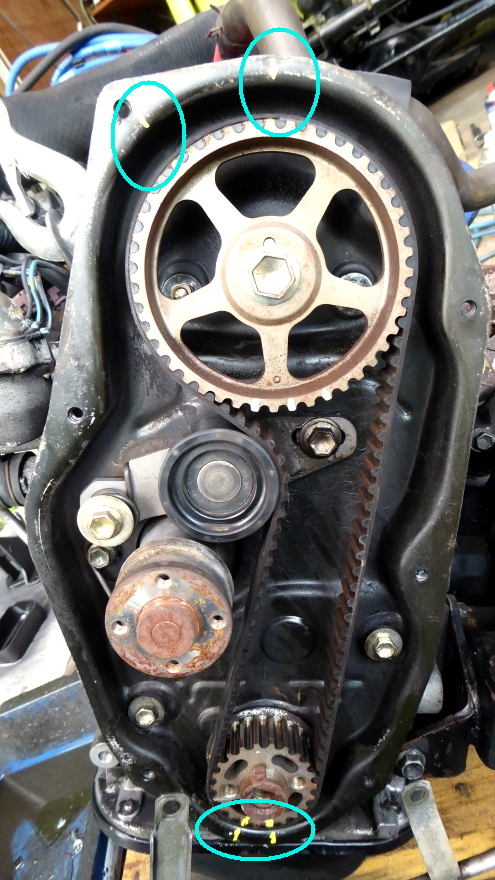

| 【16:23】マーキング |
ﾍﾞﾙﾄとﾃﾝｼｮﾅｰ外す |

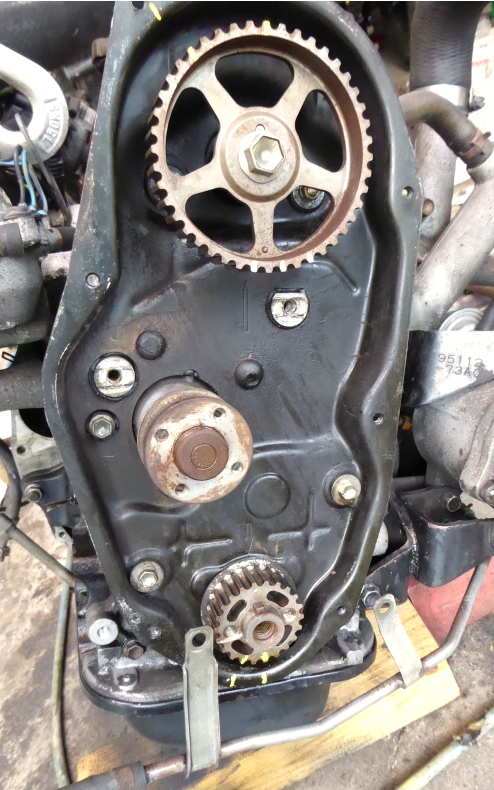

上下のプーリー外す |

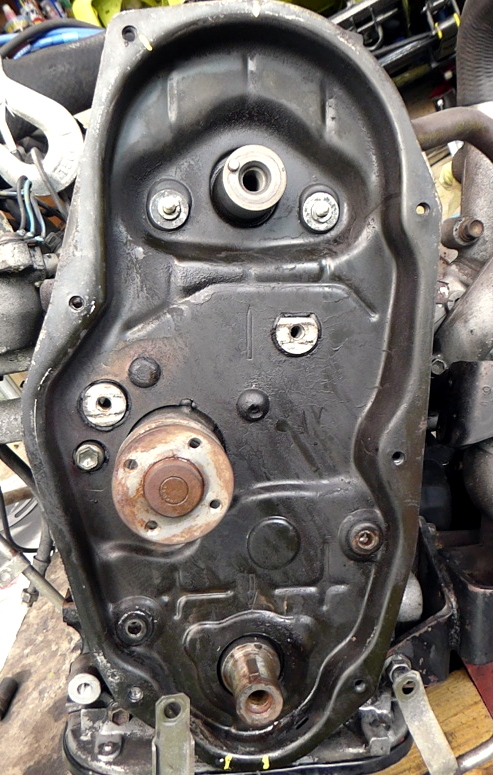

【16:52】カバー外す |

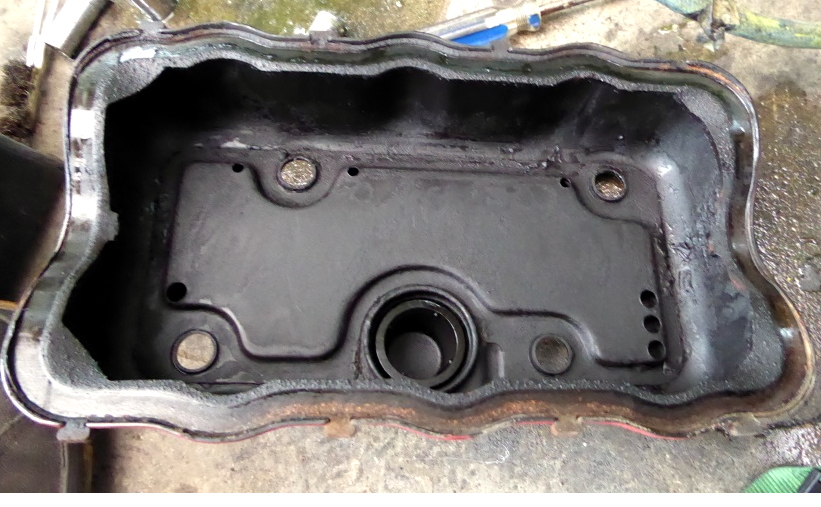

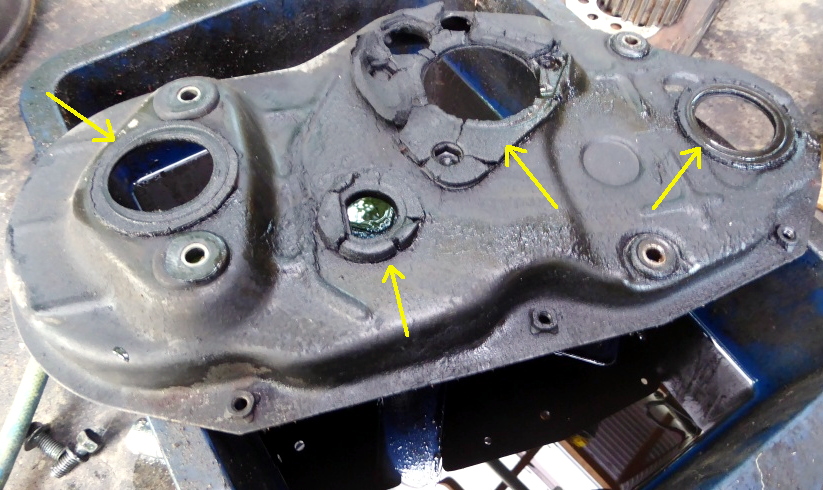

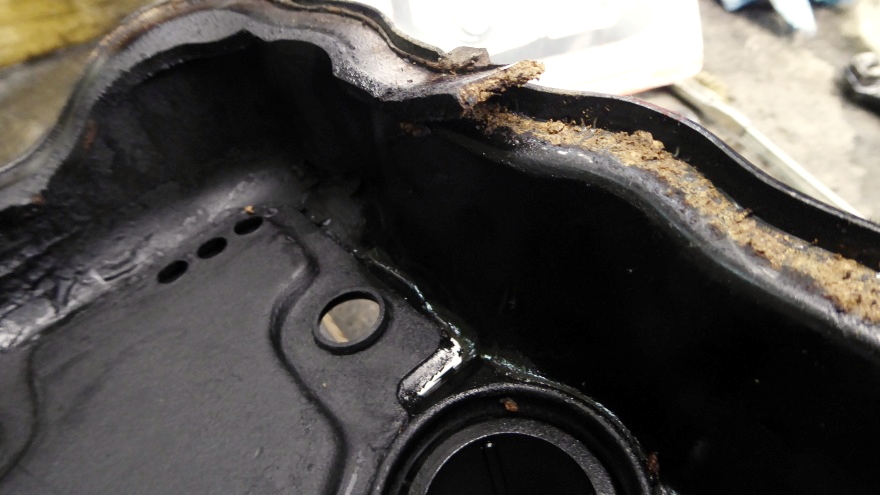

カバーの裏側、パッキンがボロい |
 |
 |
 |
 |
 |
| こんなトコのパッキンは眼中に無かったので準備してない。オーダーせねば |
|

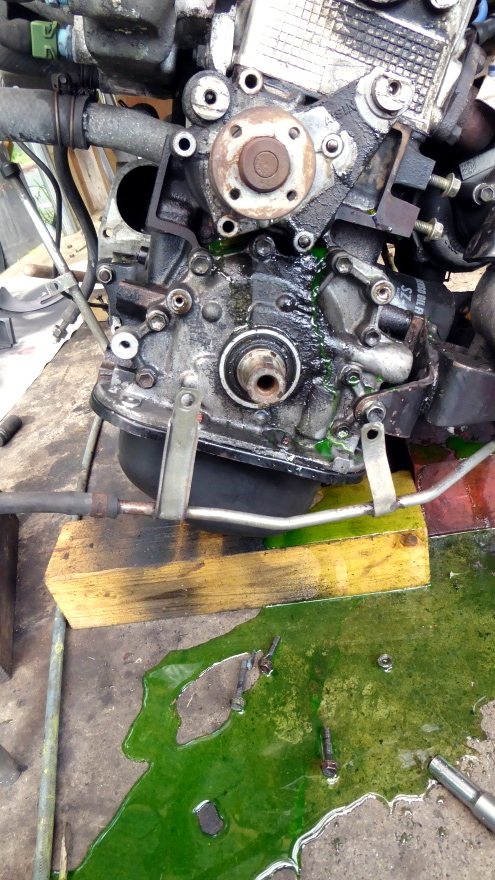

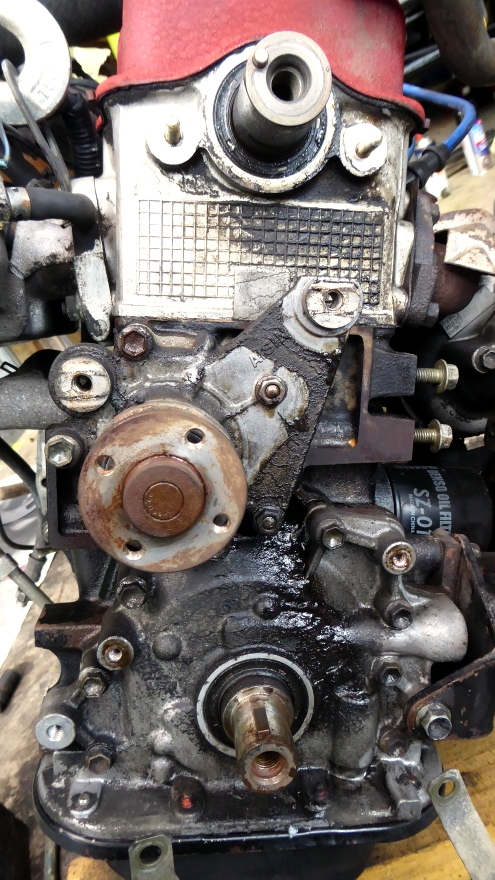

| ウオポン外す |

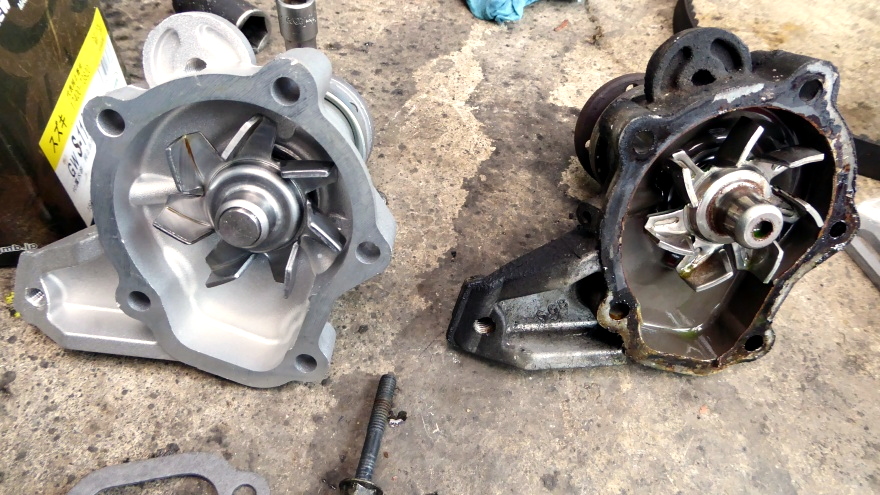

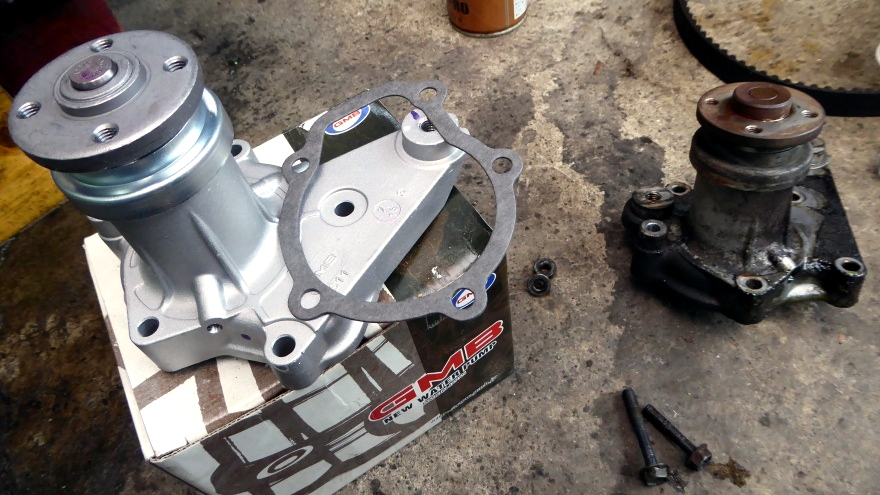

【16:59】ウォーターポンプ新旧 |
|
 |
 |
 |
| タイミングベルトセット |
タイミングベルト
タイミングテンショナー
ウォーターポンプ
カムシール
クランクFシール |
|
ウオポンは単品では無く
のセット品 |
|

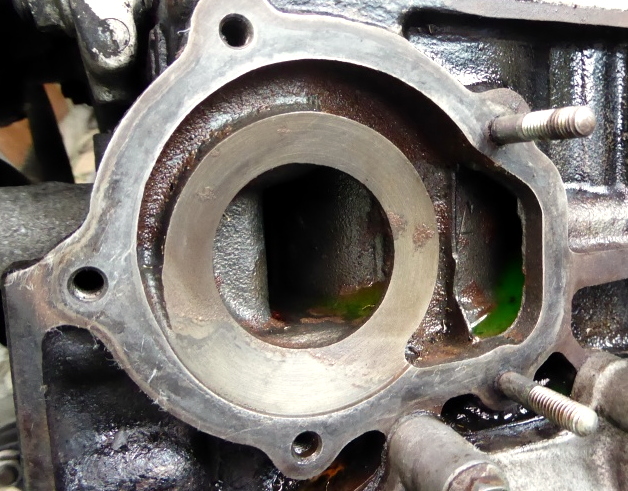

| 【17:00】ウオポン受け側 |
【17:16】清掃後 |

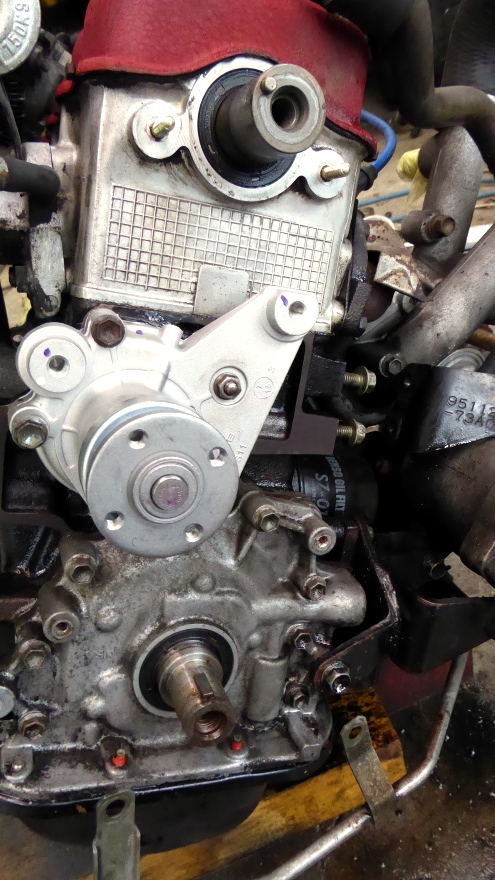

新ウオポン取付 |
ヘッドカバー取り外し |
 |
 |
 |
 |
今回は、バルブのカーボン落としとかバルブステムシールの交換もしておきたかったけど、純正同等品のヘッドガスケットが入手できなかった。
F5Aエンジン用は結構出てるので、小加工で付くかもしれないけど、エンジンは好調だったので、あえて開けない事にして、油の漏ってる、ヘッドカバーガスケットの交換のみにした。 |

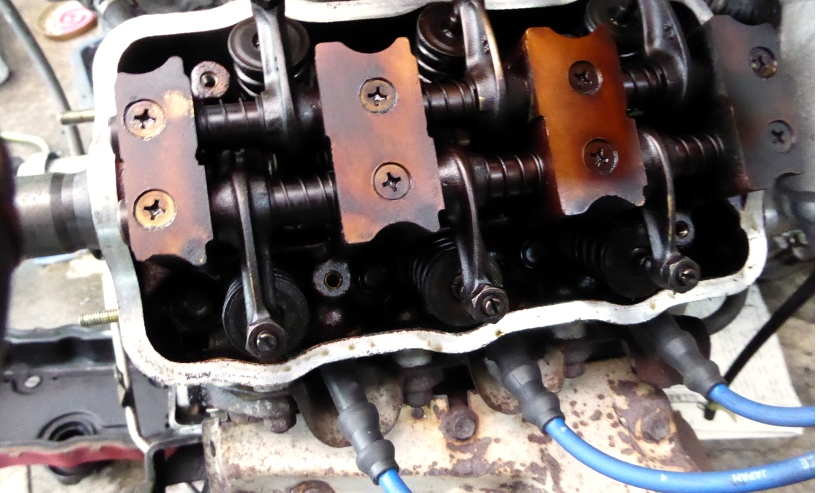

| 【17:29】ヘッドカバー取り外し |

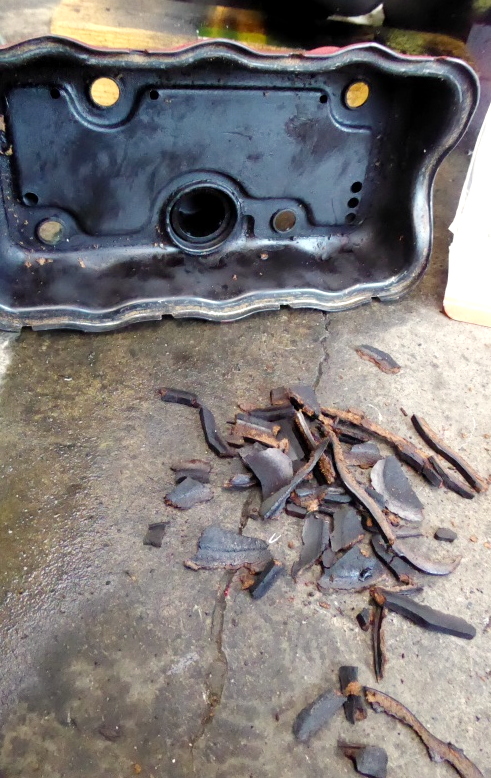

【17:33】パッキン剥がし中 |
 |
 |
 |
|
| 【17:44】ヘッドカバーも清掃して |

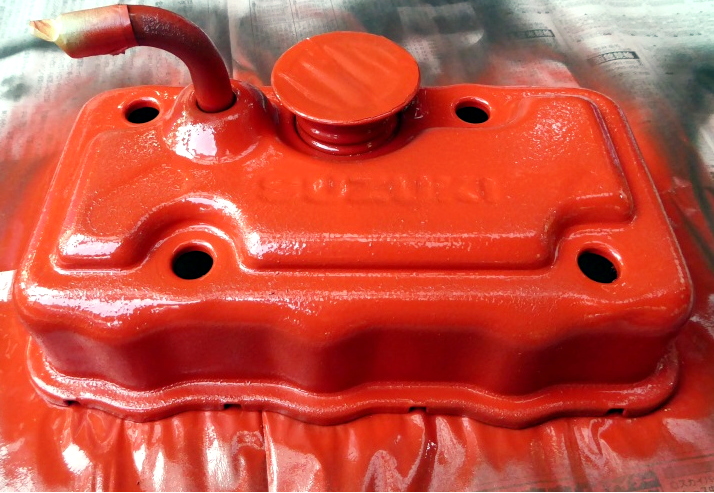

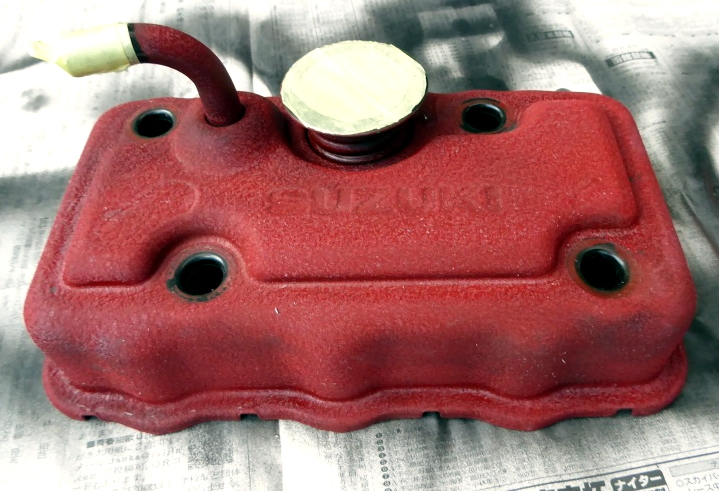

【17:58】耐熱塗装 |

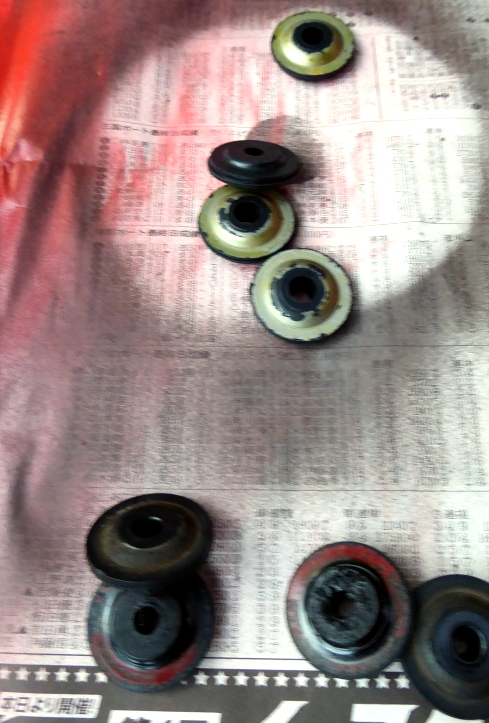

ﾀﾍﾟｯﾄﾜｯｼｬｰ新旧 |
|
 |
 |
 |
| タペットカバーパッキンセット |
タペットカバーパッキン
タペットワッシャー |
|
| 【18:05】次はオイルシール交換 |
カムシャフトのシール外し後 |
クランクのシール外し後 |
 |
 |
 |
 |

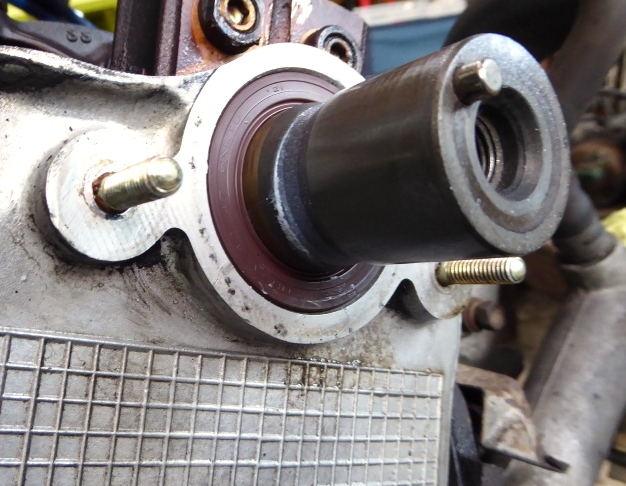

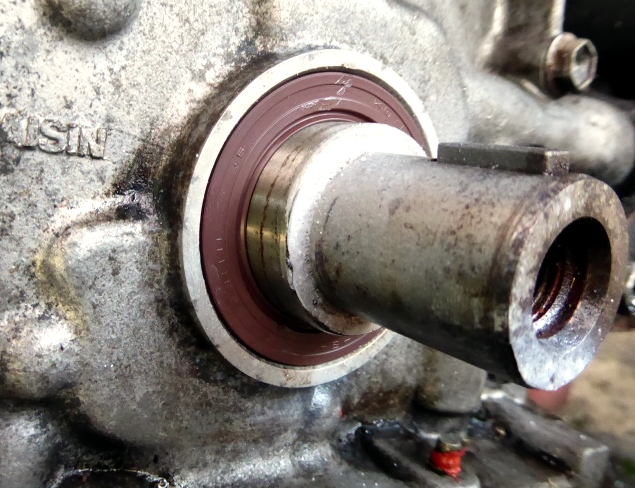

| 【18:19】2つのオイルシール取付後 |

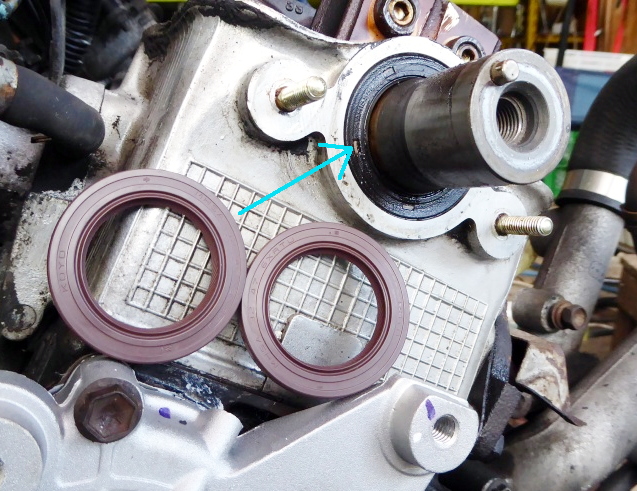

外した２つのシール（同じもの） |

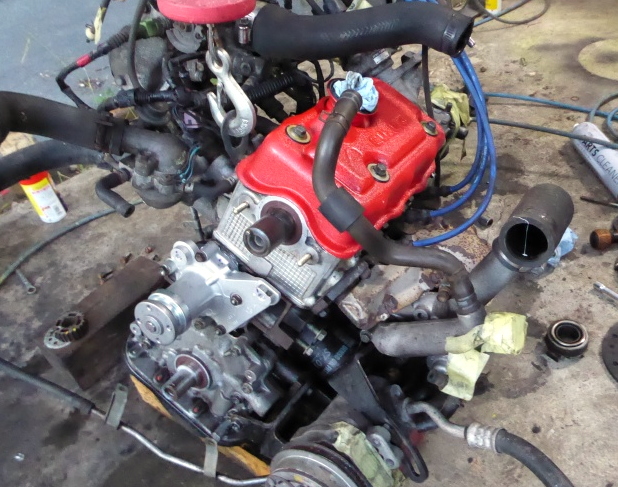

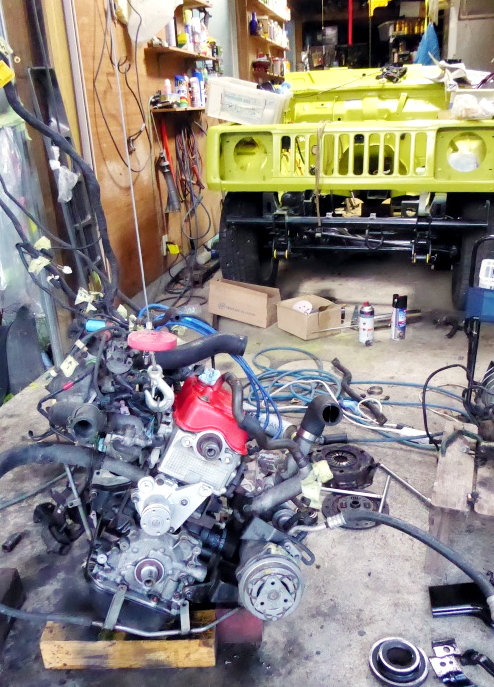

【18:30】ヘッドカバー取付 |
 |
 |
 |
 |
|

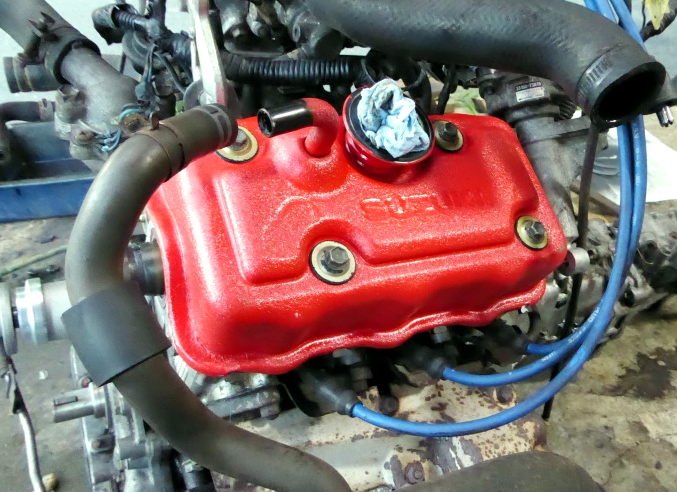

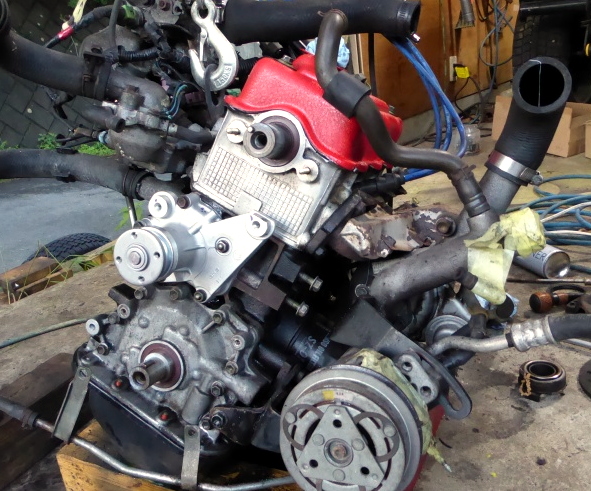

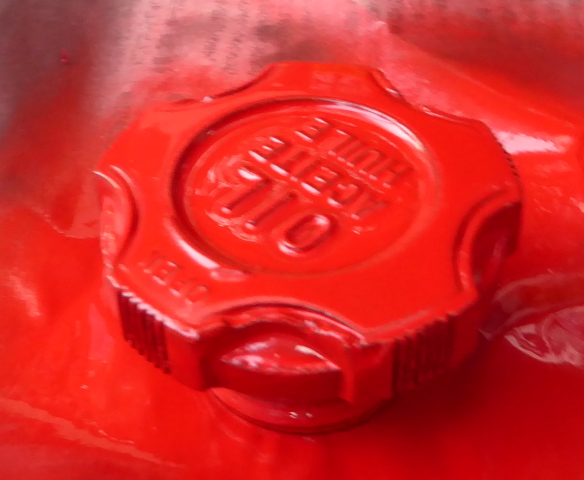

【18:48】これも塗った（笑） |
なんだか、レーシングエンジンっぽい？（笑） |
 |
|
 |
 |
 |
|
