日曜大工レポ デッキ工事第W区

デッキを南西側へ延ばして、パーゴラ設置
(d04)


ペイビングの計画修正                                        【2007/ 8/ 5】
ペイビングの工事予定を入れた                                  【2007/ 7/31】

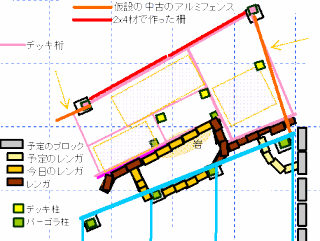

最後のブロック&レンガ工事予定を入れた                           【2007/ 5/28】

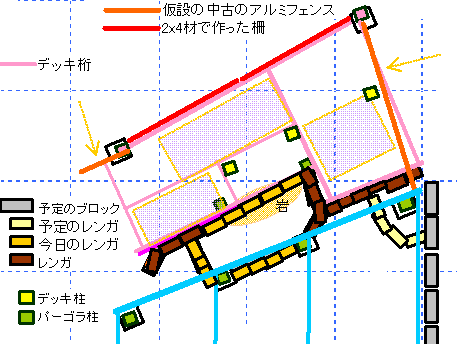

冬休み終えて工事再開。フェンスの設計                            【2007/ 5/19】
デッキ上にパーゴラ材を全部仮置きしたら、改善の余地があったんで再設計     【2006/11/18】
デッキ上にパーゴラ材を4本仮置きして、現物合わせでパーゴラ再設計        【2006/11/12】

全体図

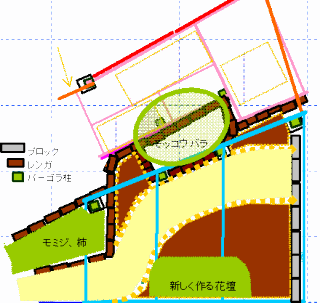

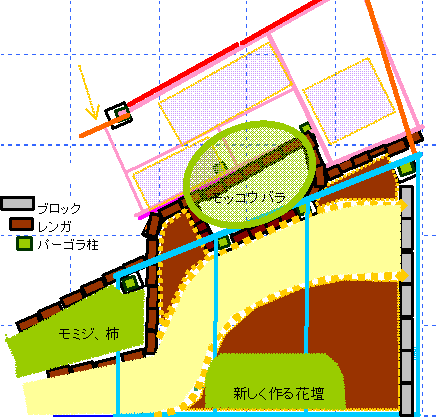

パーゴラと家の間をペイビング


 デッキ上面開口部










当初計画
2006/8/19設計修正
2006/8/29設計修正
2006/9/3修正
2006/9/6修正
2006/9/10修正
2006/9/18修正
2006/9/23修正
2006/10/11修正
2006/10/28修正
2006/11/7修正
2006/11/12修正
2006/11/18修正
2007/5/19修正
2007/7/31修正
2007/8/6修正

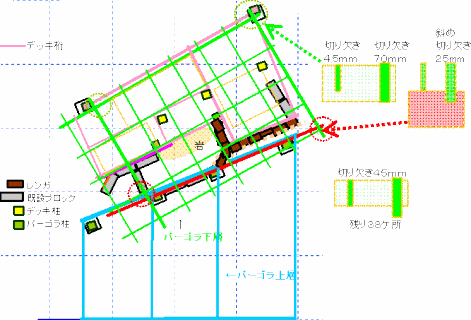

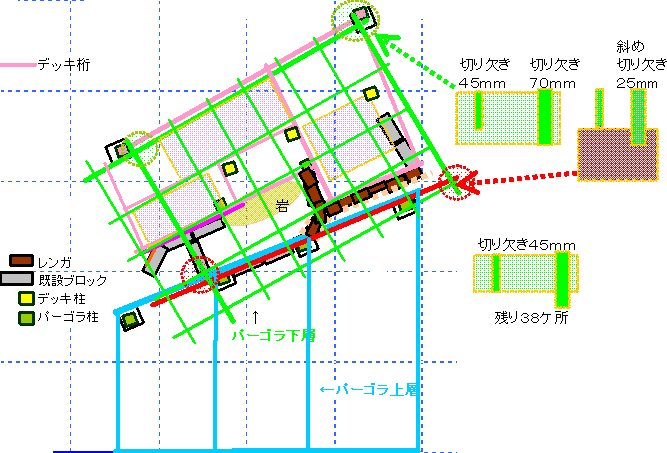

下層部のパーゴラをデッキに合わせて、若干扇型っぽく変形させるつもりだったけど、相欠き継ぎ部が直角ぢゃないと、切り欠き作業が大変なのがよーく判ったので、直角になるように計画を変更。
                                                    【2006/11/7】
デッキ下の開口部の蓋出来上がり、パーゴラを詳細?設計               【2006/10/28】

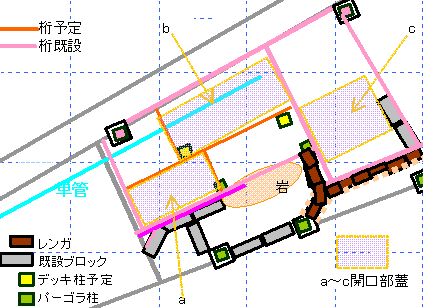

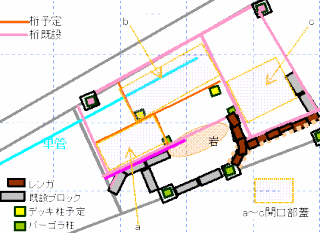

デッキ下に建設資材置き場を作ることにし、開口部等の図面追加。
こんなに穴だらけにして強度は?(笑)                            【2006/10/11】
現物合わせで桁の位置変更したので図面を修正。                     【2006/9/23】
柱と桁の位置変更したので図面を修正。 ついでに作業順にナンバリングしてみた。 【2006/9/18】
ブロックと沓石の位置が決まったので採寸し直し、図面を修正。

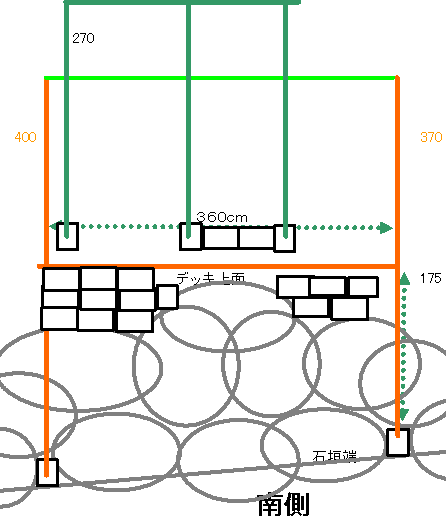

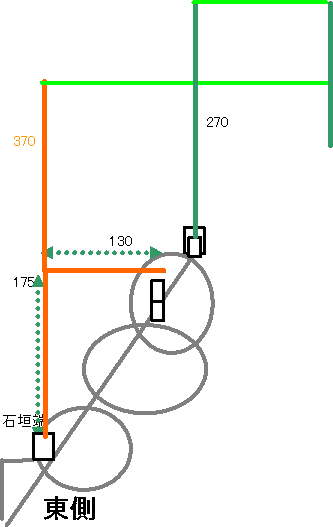

西、南、東 からの側面図も作成。                               【2006/9/10】
家との位置関係とかが少し? だったので採寸し直し、図面を修正。   [2006/9/5]
岩を上手く使ったり、よけたりしながらブロックを置いてみて、柱の位置とかがほぼ決定。
結局、パーゴラの柱は追加したので強度の問題は解消          [2006/9/3]
パーゴラはイメージ図だったんだけど、柱の位置とかだいたい決めて、そこそこ具体的に設計してみた。
通行の邪魔になりそうなトコとか、次のデッキの設計が決まってないんで、柱は少なめ
中央両端、雪に耐えられるかな
ま、施工後にヤバそうだったら、仮設の補強でも入れるべ

2Fのベランダ延長には絶対強度不足なんで、それはその時増やすことにして っと

                                               [2006/8/29]
デッキ第T区の西側へ3.6m(2x4の1枚長分)延ばす。
2004/6に、第T区が終わった後に、その足場をずらして設置
2006/8やっと着工〜

他にもやらないといけないことが結構あるんだけれど、頂いたツルバラが非常に生育良くて、
凄いことになってきて、年内にここにパーゴラ作っておかないと来年通れなくなりそうで


これが終わったら、他のことやるから、この右側は、また来年だなぁ
この単位で延ばしていくと西の階段あたりでは、第[区くらい、2年後くらいか?(笑) [2006/8/19]
